54
Možnosti zakázkové výroby
Orientační hmotnost
Manipulační závěs,
závitový (Rd)
Maximální průměr potrubí
(DN)
Atypické výšky / tloušťky dna
Beton
ČSN EN 206
Provedení
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška
tl. stěny
/ tl. dna
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič /
kamenina
kyneta
nástupnice
stěna
DN
Označení na výkresech:
DN Ha Ta/Tb Da H
Jednotky:
[mm]
[mm]
[mm] [mm] [mm]
[kg]
[ - ]
[mm]
1700
B
&
BC Dno 170/185
1700 1850 150 / 200 2000 2050 5800 3 x Rd 30
1200 / 1400
1)
- / - s z z z s z z z
2 . Š ACHT Y A J Í MK Y
Pozn: Kromě DN přípojného potrubí je též důležitý požadovaný sklon přípojného potrubí do šachtového dna,
uvedené maximální DN jsou pro sklon do 0,5 %.
1) maximální průměr přípojného potrubí: DN 1400 (PVC / polymer / kompozit)
DN 1200 (beton / železobeton / kamenina)
s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní

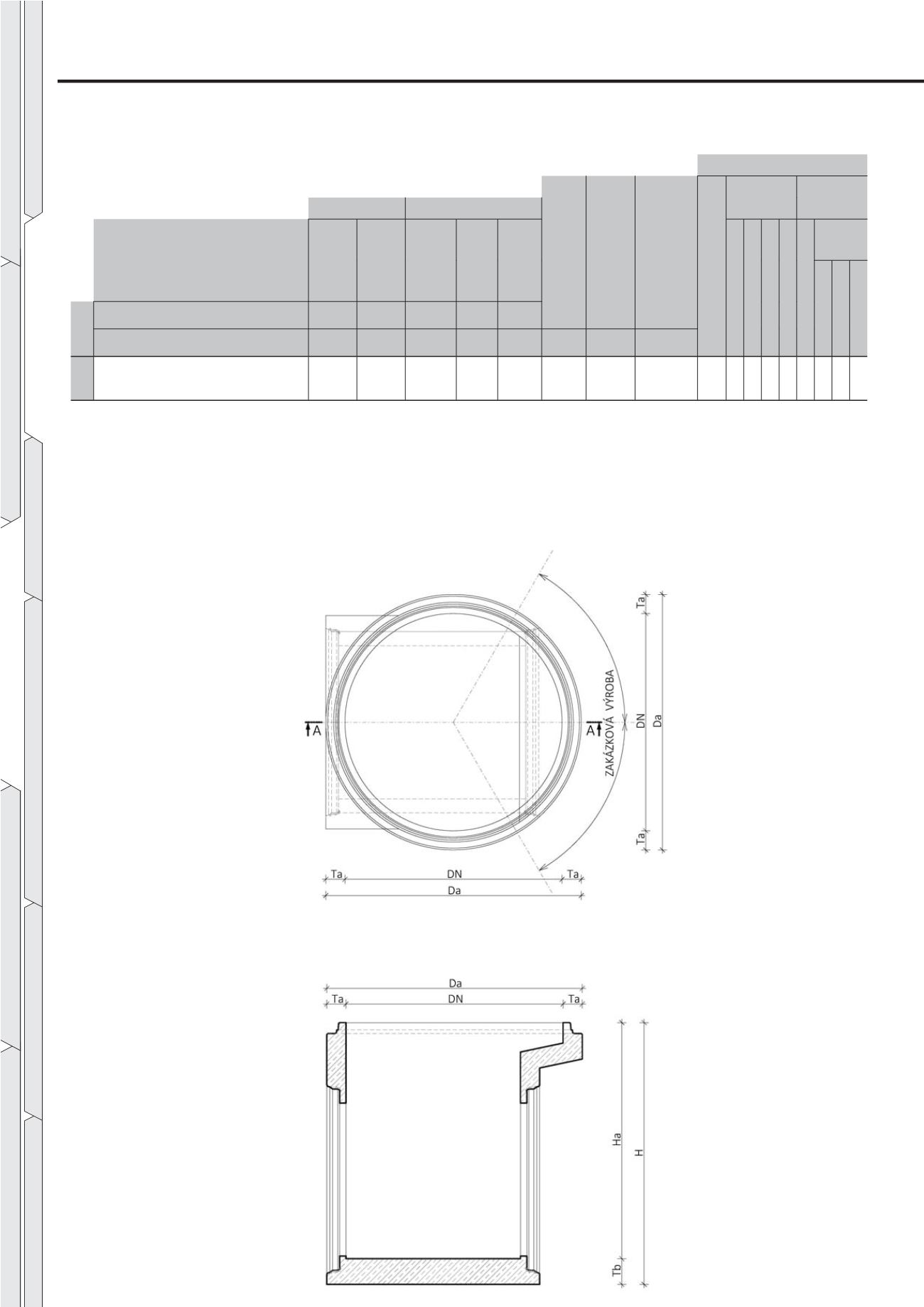

Pohled shora
B
&
BC Dno DN 170/185
Řez A-A
B
&
BC Dno DN 170/185
2.1. Dna šachet a základní díly jímek
2.1.4. Šachtová dna DN 1700
