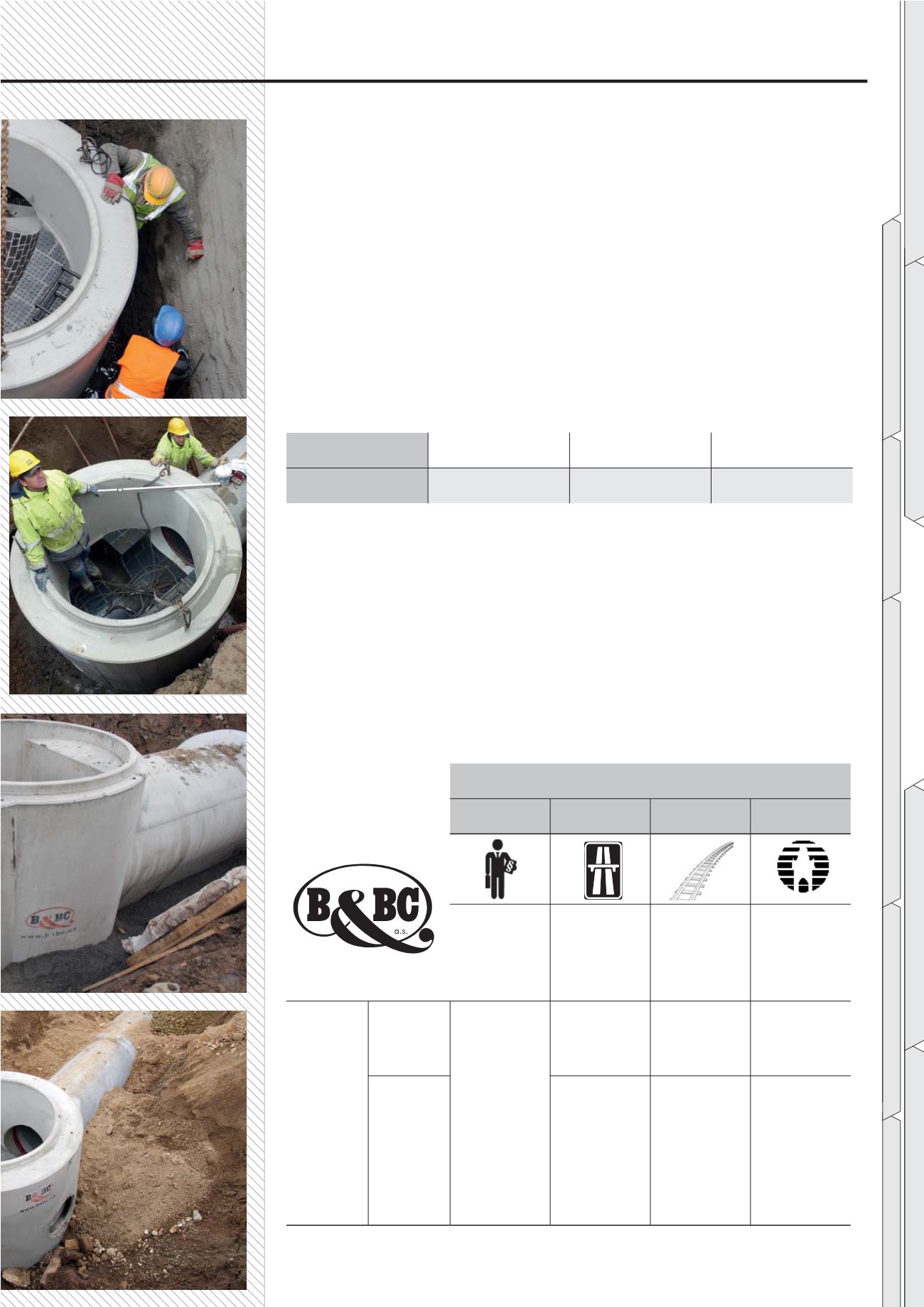

47
Požadavky:
Legislativní
ŘSD ČR
SŽDC
PVK
Zákon 22/1997
Sb. v platném
znění
TKP 18 MD Schválení
Městské
standardy
vodovodů
a kanalizací
na území hl. m.
Prahy
Skládané
jímky
DN 800
DN 1000
DN 1200
DN 1500
DN 1700
NV 163/2002
Sb. ve znění NV
č. 312/2015 Sb.
v platném znění
není určeno není určeno není určeno
DN 2200
DN 2500
DN 3000
připravujeme připravujeme
v provedení:
- Stupeň vlivu
prostředí dle
ČSN EN 206
„XF4,+XA3“
- čedičové
tvarovky
(zjednodušený
výtah)
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Příslušenství den jímek:
Jedná se o zakázkovou výrobu, kterou je nutné specifikovat a objednat předem.
Prstenec proti spodní vodě:
- Na dně jímky (na úrovni vlastního dna prefabrikátu) na venkovní straně
a zabraňuje v případě působení spodní vody vztlakovému působení
spodní vody na dno jímky (sestavy), tzv. vyplavání když není dno jímky
(sestava) zaplněno.
Příprava (vybrání) pro dělící stěnu dna jímky:
- Není možné kombinovat s atypickou stavební výškou dna.
Retence:
Přehled orientační retenční kapacity den jímek a skruží dle DN pro 1 m
stavební výšky při plném zaplnění.
Při vlastním návrhu výšky je zapotřebí připočíst cca 300 mm výšky
pro netlakové chování nádrže (retence).
Příklady použití (skládané jímky):
- Přečerpávací stanice odpadních vod (splaškových, dešťových).
- Retenční nádrže (dešťové, požární, technologické).
- Vsakovací nádrže.
- Technologické zásobníky.
- Vodonepropustné vany pro technologie.
DN
2200
2500
3000
m
3
3,80
4,91
7,07
