Možnosti zakázkové výroby
Orientační hmotnost
Manipulační závěs,
závitový (Rd)
Maximální průměr
potrubí (DN)
Atypické výšky / tloušťky
dna
Beton
ČSN EN 206
Provedení
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška
tl. stěny
/ tl. dna
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič /
kamenina
kyneta
nástupnice
stěna
DN
Označení na výkresech:
DN Ha Ta/Tb Da H
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm]
[kg]
[ - ]
[mm]
800
B
&
BC Dno Excelent 80/100
800 1000 120 / 150 1040 1150 1100 3 x Rd 16
300
1)
z / z s z z z s z z z
1000
B
&
BC Dno Excelent 100/50
1000 500 155 / 150 1310 650 1350 3 x Rd 16 300 z / z s z z z s z z z
B
&
BC Dno Excelent 100/70
1000 700 155 / 150 1310 850 1700 3 x Rd 16 300 z / z s z z z s z z z
B
&
BC Dno Excelent 100/80
1000 800 155 / 150 1310 950 1820 3 x Rd 16 400 z / z s z z z s z z z
B
&
BC Dno Excelent 100/100
1000 1000 190 / 150 1380 1150 2180 3 x Rd 24 500 z / z s z z z s z z z
B
&
BC Dno Excelent 100/100
1000 1000 225 / 150 1450 1150 2780 3 x Rd 30 600 z / z s z z z s z z z
1200
B
&
BC Dno Excelent 120/120
1200 1200 215 / 200 1630 1350 2890 3 x Rd 24 600 z / z s z z z s z z z
B
&
BC Dno Excelent 120/120
1200 1200 280 / 200 1760 1400 4005 3 x Rd 24 800 z / z s z z z s z z z
1500
B
&
BC Dno Excelent 150/140
1500 1400 330 / 250 2160 1650 8900 3 x Rd 30 1000 z / z s z z z s z z z

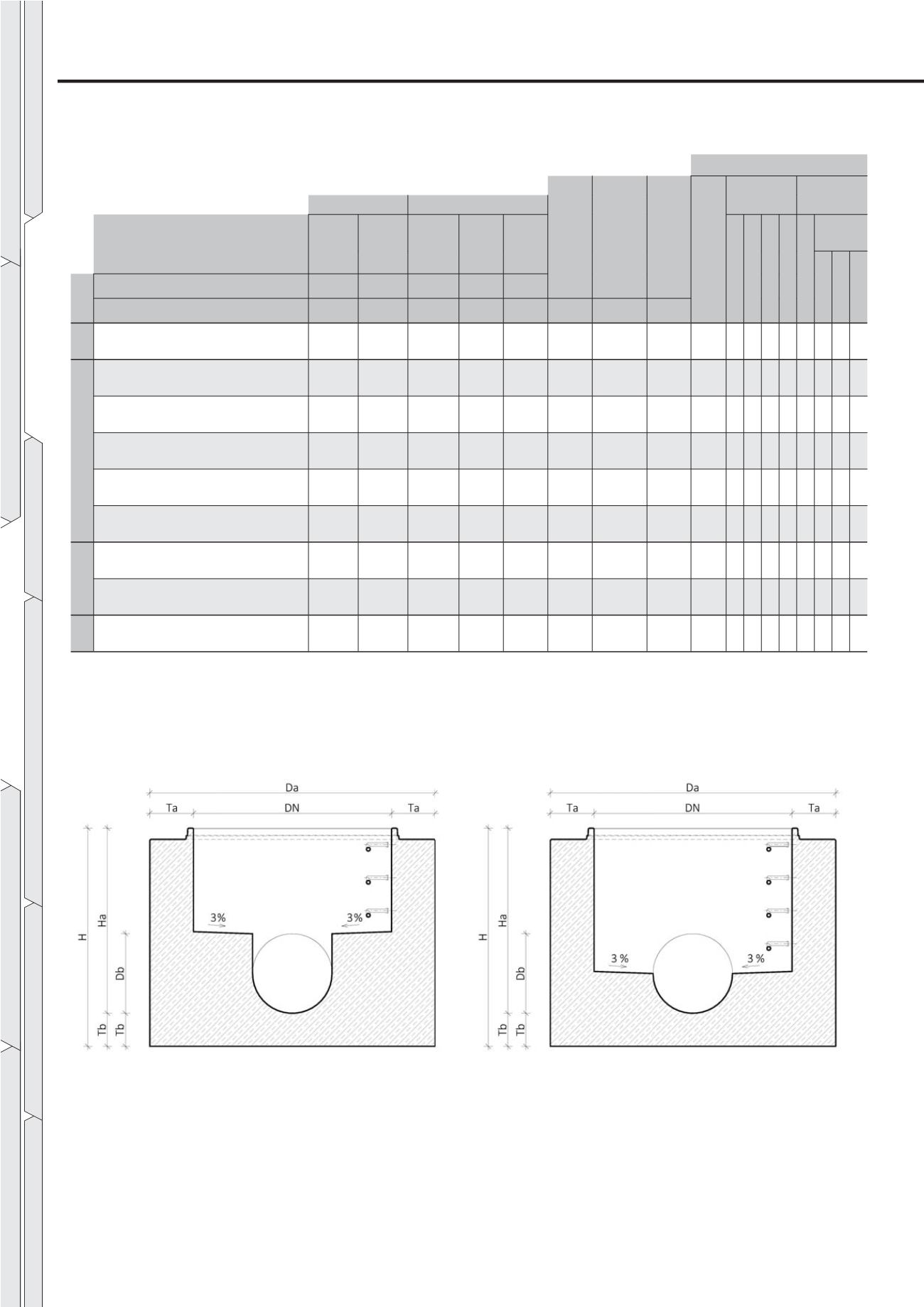

Řez
Dno Excelent
Výroba šachtových den je zakázková a umožňuje:
- Libovolný tvar kynety (1/1 - 1/2) a nástupnice.
- Obložení, výstelku šachtového dna (čedič / kamenina, plast).
- Variabilitu přípojného potrubí z hlediska:
•
Materiálu potrubí (kamenina, beton, plast).
•
Dimenze potrubí.
•
Výškové a směrové napojení potrubí.
- Výrobu šachtového dna dle požadavků PVK, ŘSD, SŽDC.
- Vstup potrubí může být osazen vložkou.
kyneta 1/1
Řez
Dno Excelent
kyneta 1/2
2 . Š ACHT Y A J Í MK Y
2.1. Dna šachet a základní díly jímek
Pozn: Kromě DN přípojného potrubí je též důležitý požadovaný sklon přípojného potrubí do šachtového dna,
uvedené maximální DN jsou pro sklon do 0,5 %.
1) mimo kameninu a betonové potrubí DN 300
s
standardní provedení výrobku
z
zakázková výroba
2.1.3. Šachtová dna jednolitá DN 800 až DN 1500
ZÁKLADNÍ INFORMACE
