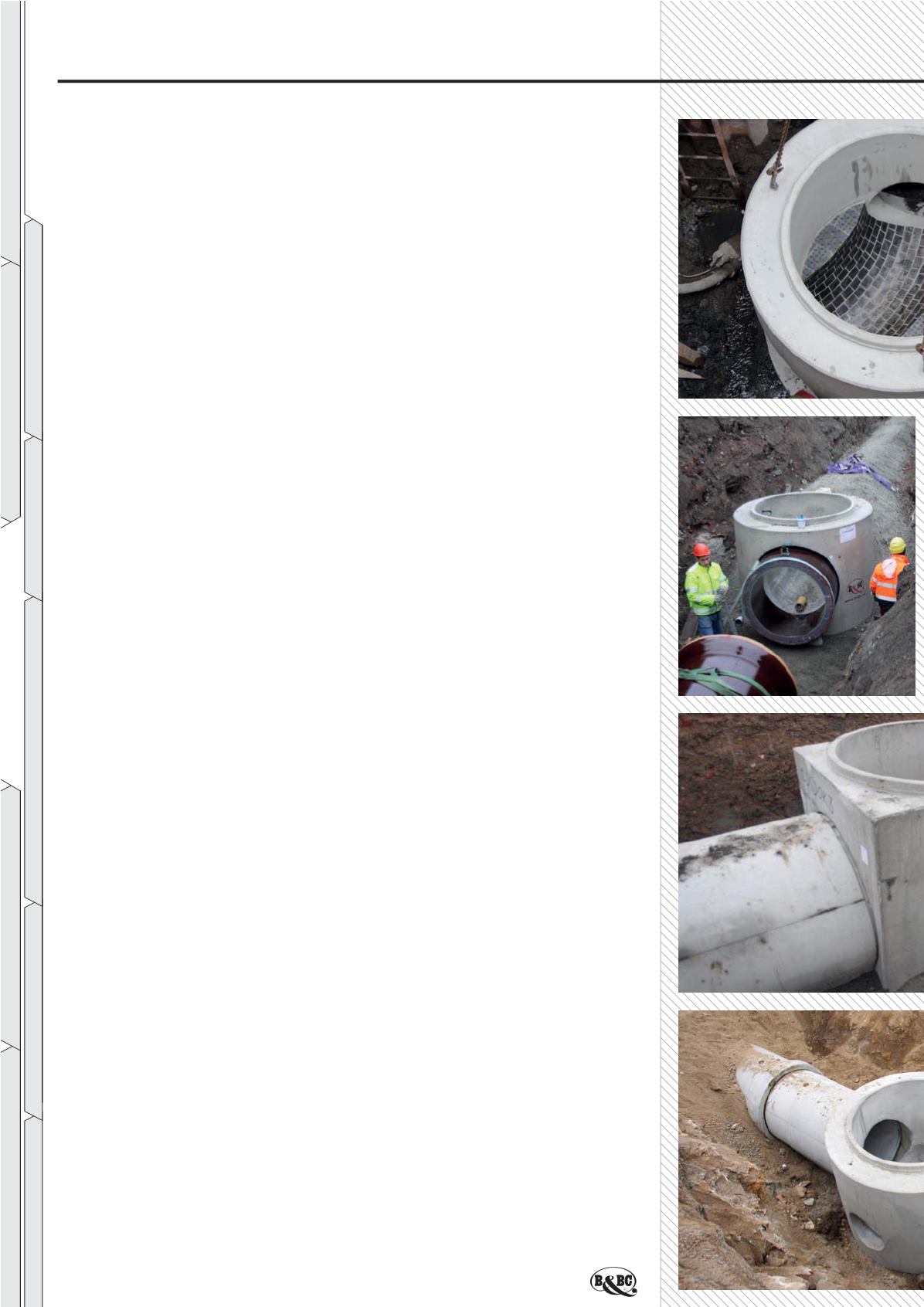

2 . Š ACHT Y A J Í MK Y
Technický popis:
Skládané jímky DN 2200 až DN 3000 (dna jímek, skruže, desky přecho-
dové a zákrytové) jsou prefabrikované prvky z železobetonu a jsou vyráběny
z litého SCC betonu do ocelových forem.
Beton pevnostní třídy min. C 40/50 se stupněm vlivu prostředí XF4
dle ČSN EN 206.
Vodotěsné spoje zajišťuje vkládané (standardní nebo samomazné) elasto-
merní těsnění s vulkanizovaným spojem dle normy ČSN EN 681-1.
- Pro správnou funkčnost spoje je nutné při montáži použít vhodný kluz-
ný prostředek (neplatí pří použití vkládaného samomazného těsnění).
Manipulace:
- Dna jímek a skruže DN 2200, DN 2500 a DN 3000 jsou opatřeny plo-
chou kotvou s Rd závitem a manipulují se za vyhnuté lanové závěsy.
- Přechodové a zákrytové desky jsou opatřeny kotvami s kulovou hlavou,
jenž se manipulují pomocí zdviháku.
Pro hloubku uložení:
- Max. 5 m.
Prvky skládaných jímek:
Dno jímky:
- Jednolitý vodonepropustný prefabrikát se dnem, který je možné opatřit
vybráním pro dělící stěnu a prstencem proti vztlakové spodní vodě.
- Prefabrikát je vybaven tvarovaným zámkem pro osazení těsnění.
- Na zakázku:
• Vrtané otvory pro vtoky a výtoky dle předané dokumentace.
• Výstelky či obklady (čedič / kamenina).
Skruže:
- Jednolitý vodonepropustný prefabrikát.
- Prefabrikát je vybaven dvojicí tvarovaných zámků pro osazení těsnění
a pro nasazení na dno jímky nebo jinou skruž.
- Na zakázku:
• Vrtané otvory pro vtoky a výtoky dle předané dokumentace.
• Čedičový a kameninový obklad.
Přechodové a zákrytové desky:
- Prefabrikáty jsou vybaveny tvarovaným zámkem pro nasazení na dno
jímky nebo skruže.
- Přechodová deska je opatřena na vrchní straně tvarovaným zámkem
pro pokračování sestavy skruží (DN 800, DN 1000).
- Zákrytová deska je opatřena na vrchní straně vybráním v tloušťce des-
ky pro osazení poklopu (DN 625, DN 800), zatěžovací třídy A15, B125
a D400 dle ČSN EN 124 (platí i pro desky i poklopy).
- Na zakázku se vyrábí:
• Prostupy (průlezné, technologické, vrtané) dle předané dokumentace.
Doplňkový sortiment:
- Prefabrikované sestavy revizních šachet.
- Poklopy dle ČSN EN 124, zatěžovací třídy A15, B125, C250 a D400.
Skládané jímky DN 2200 - DN 3000
