55
Možnosti zakázkové výroby
Celkový vnitřní objem
(u dna výška – 300 mm)
Orientační hmotnost
Manipulační závěs, závitový
(Rd)
Atypické výšky / tloušťky dna
Beton
ČSN EN 206
Čedič / kamenina
Příprava na dělící stěnu
Příprava na vztlakový prstenec
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška
tl. stěny
/ tl. dna
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
DN
Označení na výkresech:
DN Ha Ta/Tb Da H
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm]
[m
3
]
[kg]
[ - ]
800
B
&
BC Dno jímky 80/100
800 1000 120 / 150 1040 1150 0,50 1100 3 x Rd 16 z / z s z z z z - -
1000
B
&
BC Dno jímky 100/165
1000 1650 150 / 150 1300 1800 0,130 2600 3 x Rd 16 z / z s z z z z - -
1200
B
&
BC Dno jímky 120/165
1200 1650 150 / 150 1500 1800 0,190 3020 3 x RD 16 z / z s z z z z - -
1500
B
&
BC Dno jímky 150/160
1500 1600 150 / 150 1800 1800 0,280 4220 3 x RD 24 z / z s z z z z - -
1700
B
&
BC Dno jímky 170/185
1700 1850 150 / 200 2000 2050 0,420 5160 3 x RD 30 z / z s z z z z - -
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní

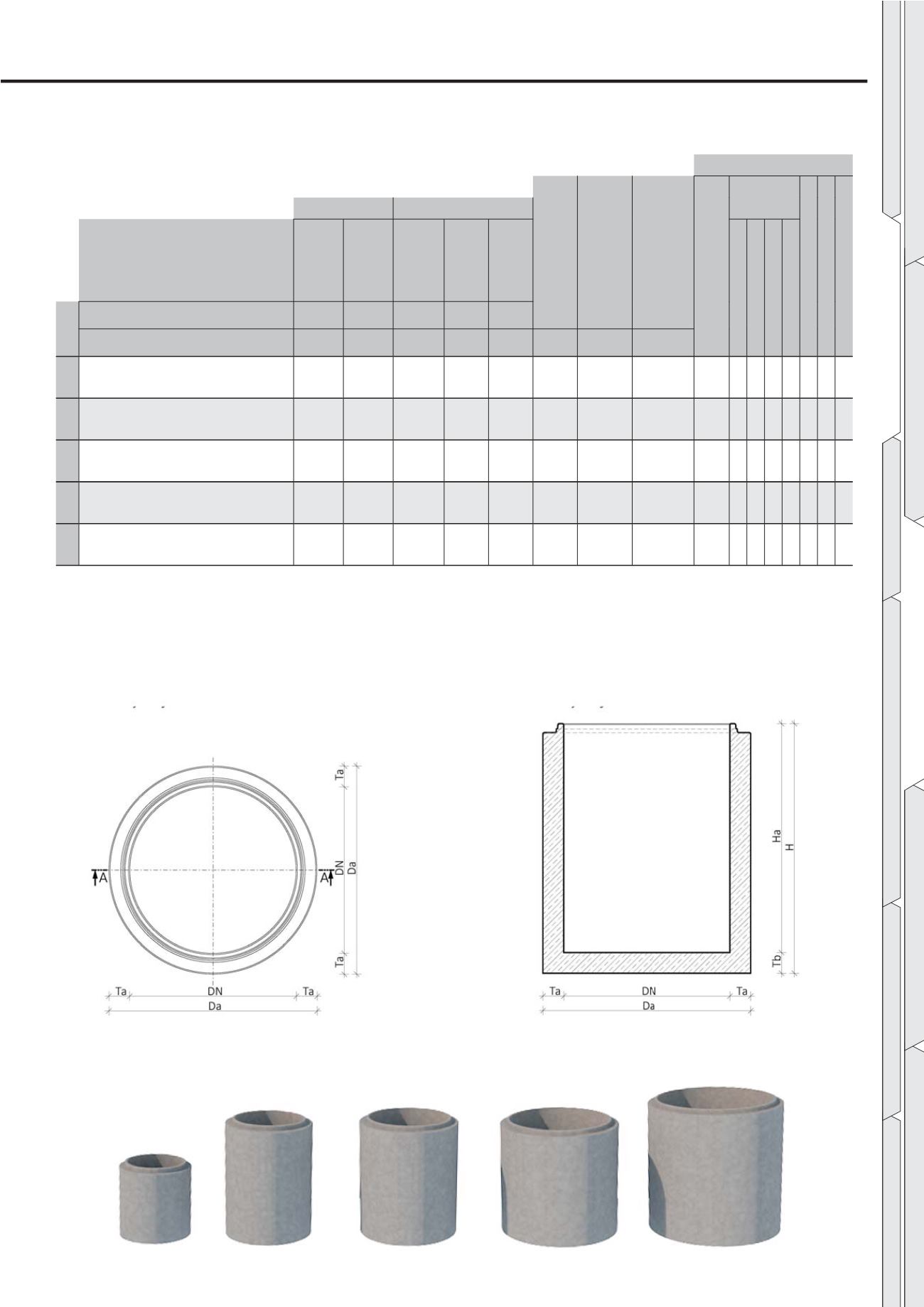

Vizualizace
Dna jímek DN 800 až DN 1700
Pohled shora
Dno jímky
Řez A-A
Dno jímky
2.1.5. Základní díly jímek DN 800 až DN 1700
