64
Možnosti zakázkové výroby
Celkový vnitřní objem
Orientační hmotnost
Třída únosnosti dle
EN 1917
Manipulační závěs,
závitový (Rd)
Atypické výšky
Beton
ČSN EN 206
Provedení
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška tl. stěny
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
se stupadly
s kulovou hlavou
DN
Označení na výkresech:
DN Ha
Ta
Da H
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm]
[m
3
]
[kg] [kN/m
2
]
[ - ]
2200
B
&
BC Skruž 220/150/16
2200 1500 160 2520 1585 5,70 4500 30 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 220/200/16
2200 2000 160 2520 2085 7,60 6000 30 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 220/250/16
2200 2500 160 2520 2585 9,50 7500 30 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 220/300/16
2200 3000 160 2520 3085 11,40 8900 30 3 x Rd 36 z s z z z s z z -
2500
B
&
BC Skruž 250/150/16
2500 1500 160 2820 1585 7,36 5000 20 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 250/200/16
2500 2000 160 2820 2085 9,81 6700 20 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 250/250/16
2500 2500 160 2820 2585 12,27 8400 20 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 250/300/16
2500 3000 160 2820 3085 14,72 10000 20 3 x Rd 36 z s z z z s z z -
3000
B
&
BC Skruž 300/150/16
3000 1500 160 3320 1585 10,60 6000 --- 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 300/200/16
3000 2000 160 3320 2085 14,13 8000 --- 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 300/250/16
3000 2500 160 3320 2585 17,66 10000 --- 3 x Rd 36 z s z z z s z z -
B
&
BC Skruž 300/300/16
3000 3000 160 3320 3085 21,20 12000 --- 3 x Rd 36 z s z z z s z z -

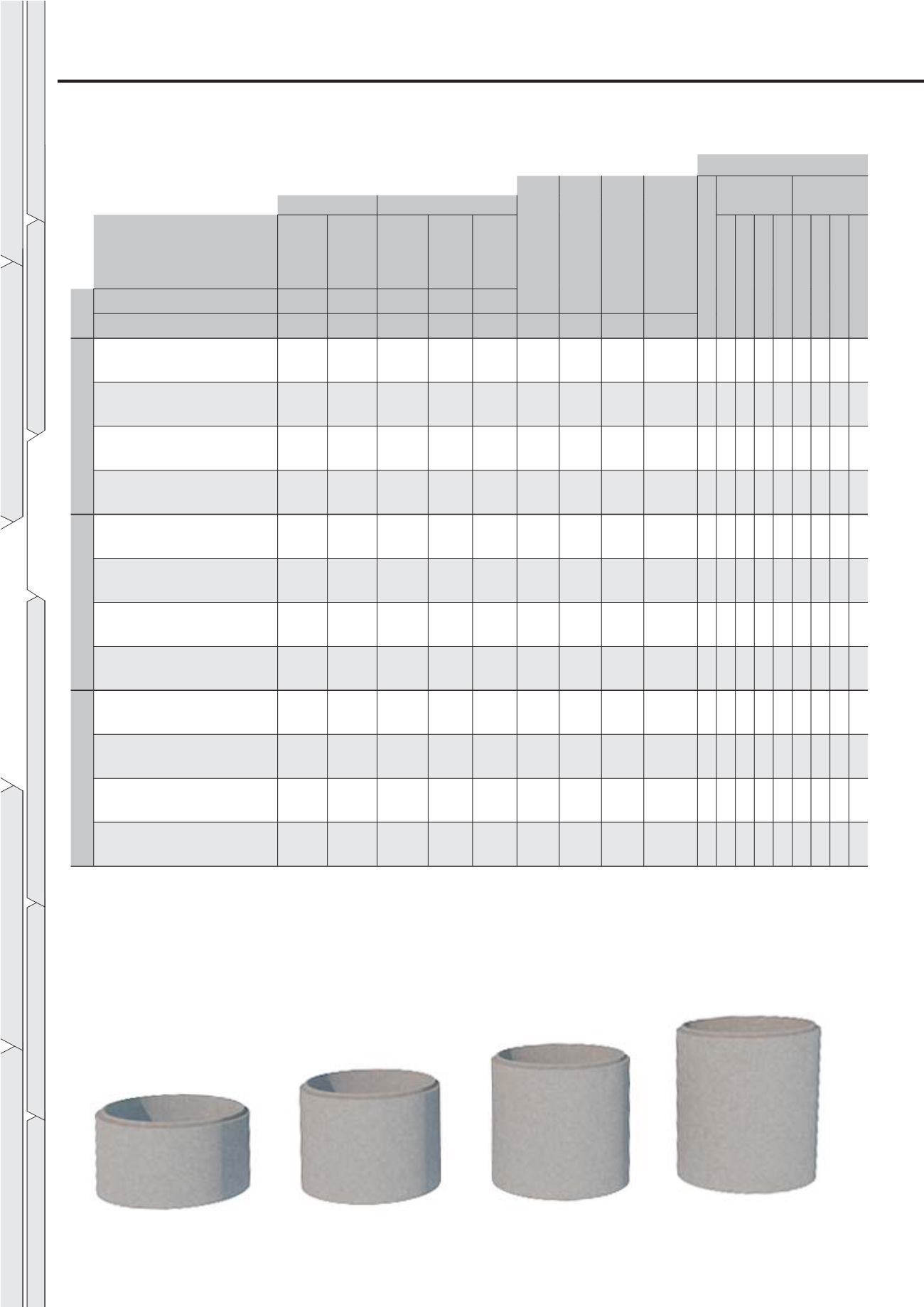

Vizualizace
Skruže DN 2200, DN 2500 a DN 3000
2 . Š ACHT Y A J Í MK Y
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
--- informace pouze na dotaz
2.2. SKRUŽE
2.2.3. Skruže DN 2200 až DN 3000
ZÁKLADNÍ INFORMACE
DOPLŇUJÍCÍ INFORMACE
VPUSTI
ŠACHTY A JÍMKY
TROUBY KRUHOVÉ
ÚVOD
DOPLŇKY
POKLOPY A PRSTENCE
PŘECHODOVÉ A ZÁKRYTOVÉ PRVKY
SKRUŽE
DNA ŠACHET A JÍMEK
