73
Možnosti zakázkové výroby
Orientační hmotnost
Únosnost ve svislém
směru
Manipulační závěs,
závitový (Rd)
Atypické výšky
Beton
ČSN EN 206
Provedení
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
dolní
Ø
výška
vnitřní
horní
Ø
tl.
desky
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
bez stupadel
s kulovou hlavou
DN
Označení na výkresech:
DN1 Ha DN2 Ta Da H
Jednotky:
[mm] [mm] [mm] [mm] [mm] [mm]
[kg]
[kN]
[ - ]
2200
B
&
BC Deska přechodová B125
100-220/27
2200 270 1 x 1000 200 2520 360 2200 B125 3 x 5,0t - s z z z s - s z
B
&
BC Deska přechodová D400
100-220/32
2200 320 1 x 1000 250 2520 410 2700 D400 3 x 5,0t - s z z z s - s z
2500
B
&
BC Deska přechodová B125
2x100-250/27
2500 270 2 x 1000 200 2820 360 2600 B125 3 x 5,0t - s z z z s - s z
B
&
BC Deska přechodová D400
2x100-250/32
2500 320 2 x 1000 250 2820 410 3200 D400 3 x 4,0t - s z z z s - s z
3000
B
&
BC Deska přechodová B125
2x100-300/27
3000 270 2 x 1000 200 3320 360 3850 B125 3 x 5,0t - s z z z s - s z
B
&
BC Deska přechodová D400
2x100-300/32
3000 320 2 x 1000 250 3320 410 4750 D400 3 x 5,0t - s z z z s - s z
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Pohled z boku

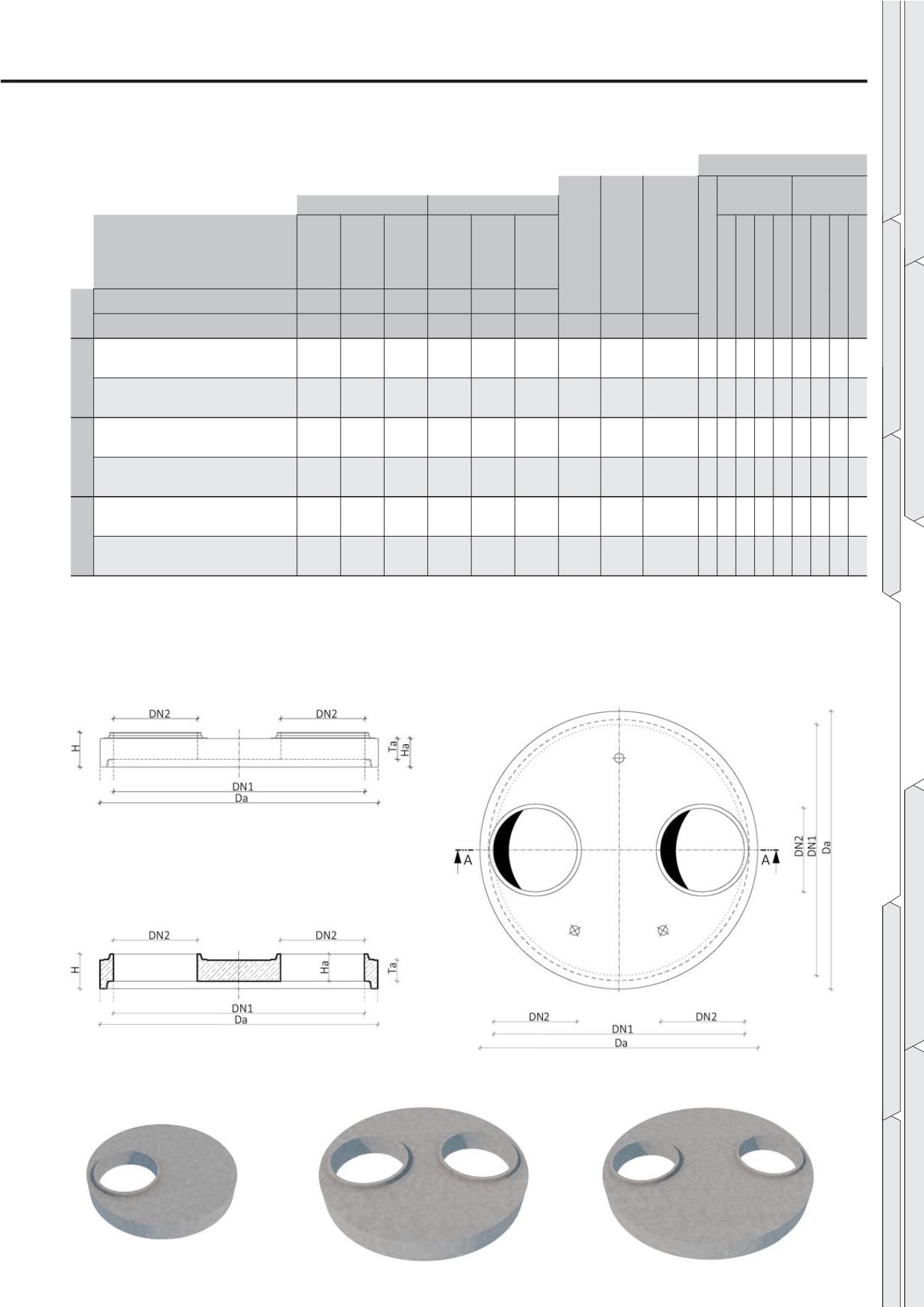

Přechodové desky pro DN 2200 až DN 3000
Pohled shora
Přechodové desky pro DN 2200 až DN 3000
Řez A-A
Přechodové desky pro DN 2200 až DN 3000
Vizualizace
Přechodové desky pro DN 2200 až DN 3000
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
Počet otvorů se vyrábí dle přání zákazníka (v tabulce uveden max. počet).
2.4.3. Přechodové desky DN 2200 až DN 3000
