81
Na 1 kus
Možnosti
zakázkové výroby
Orientační hmotnost
Únosnost ve svislém
směru
Manipulační závěs,
závitový (Rd)
Atypické prostupy
Beton ČSN EN 206 C 25/30
Stavební rozměry
Počet kusů výrobků
v jedné sadě
Prostup na sadě
Obchodní název
vniřní Ø
/
vnější Ø
výška
DN
Označení na výkresech:
DN / Da
Ha
Jednotky:
[mm]
[mm]
[ - ]
[mm]
[kg]
[kN]
[ - ]
600
B
&
BC Deska zákrytová rovná 73/13
590 / 730
130
1
ne
330
220 1 x Rd 16
z
s
800
B
&
BC Deska zákrytová rovná 100/12
1000 / 1000 120
1
ne
520
130 1 x Rd 16
z
s
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
2.5.5. Zákrytové desky rovné

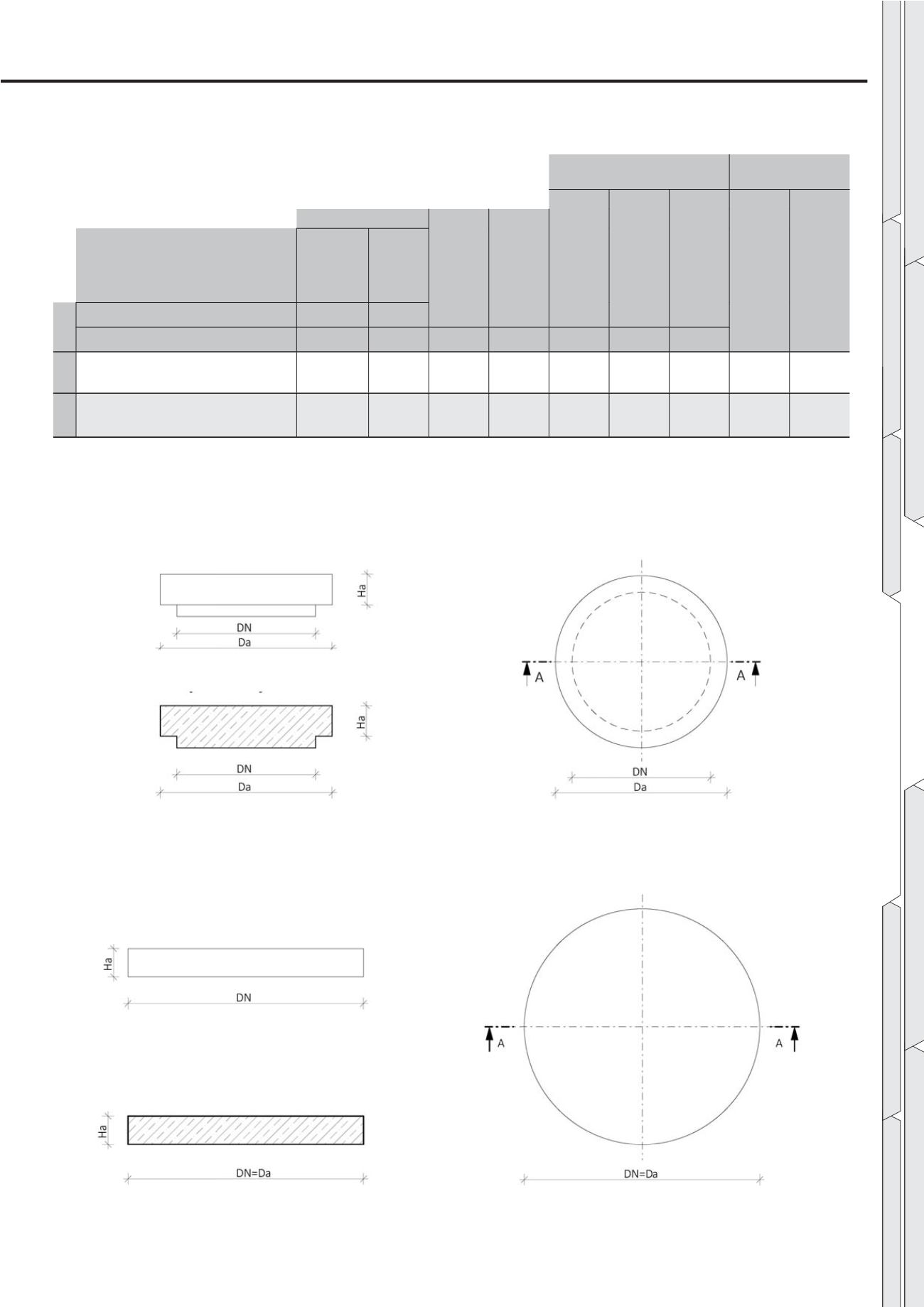

Pohled z boku
Zákrytové desky rovné 73/13
Pohled z boku
Zákrytové desky rovné 100/12
Pohled shora
Zákrytové desky rovné 73/13
Pohled shora
Zákrytové desky rovné 100/12
Řez A-A
Zákrytové desky rovné 73/13
Řez A-A
Zákrytové desky rovné 100/12
Pozn: s
standardní provedení výrobku
z
zakázková výroba
