Orientační hmotnost
Manipulační závěs,
závitový (Rd)
Beton dle
ČSN EN 206
Stavební rozměry
Celkové rozměry
DN prostupu
Obchodní název
vnitřní Ø výška
tl. stěny
vnější Ø
C 40/50 XA3, XF4
Označení na výkresech:
DN
Ha
Ta
Da
Jednotky:
[mm]
[mm]
[mm]
[mm]
[kg]
[ - ]
800
B
&
BC Prstenec 80/6/15 SVC
800
60
150
1100
60
3 x Rd 16
s
B
&
BC Prstenec 80/8/15 SVC
800
80
150
1100
85
3 x Rd 16
s
B
&
BC Prstenec 80/10/15 SVC
800
100
150
1100
105
3 x Rd 16
s
Technické parametry a výkresy převzaty od výrobce – viz doplňující informace, obchodní zboží
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.

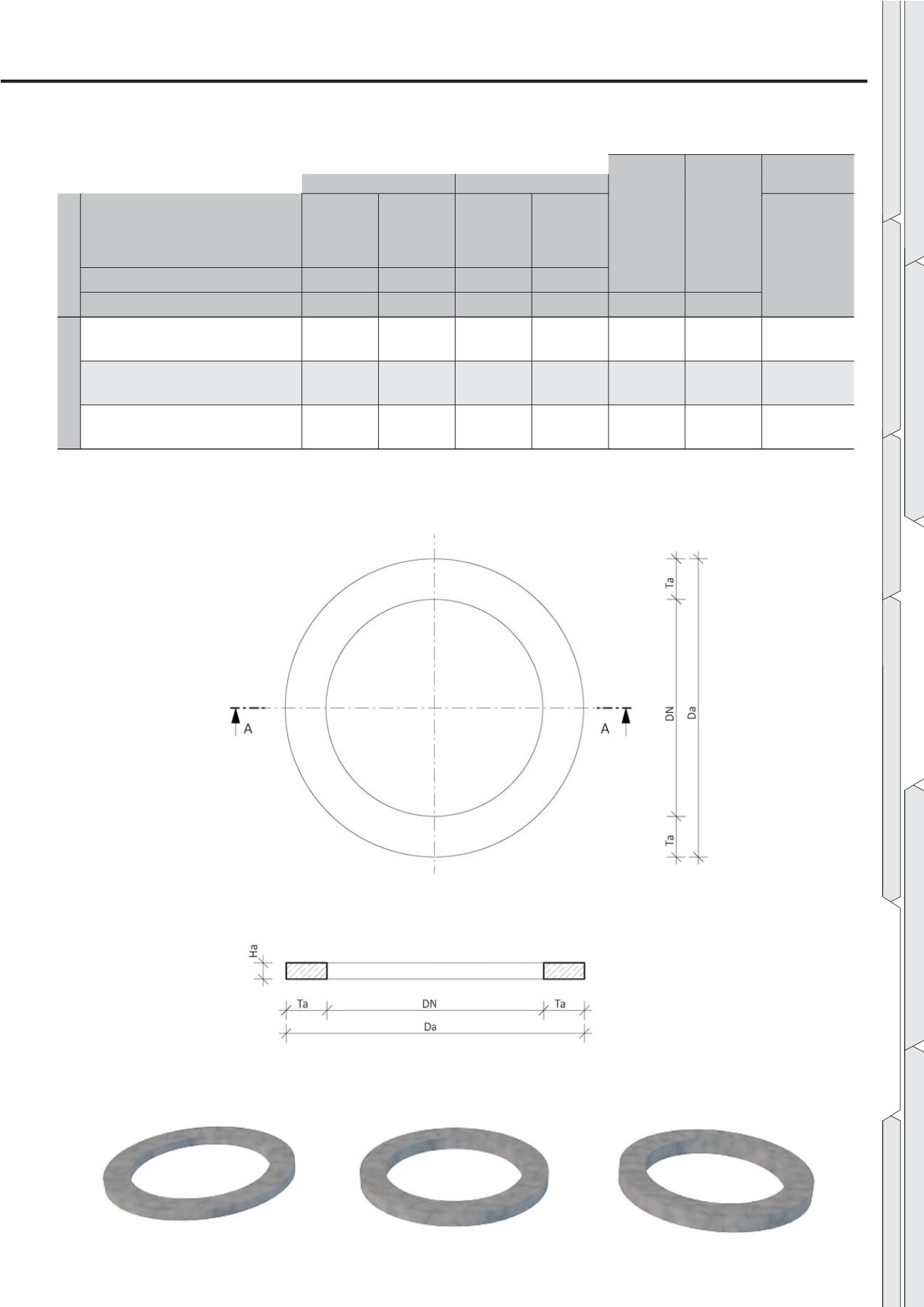

2.6.2. Vyrovnávací prstence DN 800
Vizualizace
Vyrovnávací prstence DN 800
Pohled shora
Vyrovnávací prstence DN 800
Řez A-A
Vyrovnávací prstence DN 800
Pozn: s
standardní provedení výrobku
