94
Možnosti zakázkové
výroby
Orientační hmotnost
Manipulační závěs,
závitový (Rd)
Změna průměrů, umístění
a spoje přípojného potrubí
Atypické výšky
Beton
ČSN EN 206
Stavební rozměry
Celkové rozměry
Přípojné potrubí
Obchodní název
délka šířka
výška délka šířka
celková
výška
tl. stěny
/ tl. dna
výška
průměr
Ø
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
Označení na výkresech:
La Ba Hb1 / Ha1 Lb Bb Hb / Ha Ta
H dR
Jednotky:
[mm] [mm]
[mm]
[mm] [mm]
[mm]
[mm] [mm]
[mm]
[kg]
[ - ]
Horská vpusť – základní díl
B
&
BC Vpusť horská
124/62/153/20
1240 620 1530 1500 880 1645 130/115 600 200 2450 4 x Rd 16 z - s z z z
B
&
BC Vpusť horská
124/62/153/30
1240 620 1530 1500 880 1645 130/115 600 300 2440 4 x Rd 16 z - s z z z
B
&
BC Vpusť horská
124/62/153-111,5/20(30) L(P)
1240 620 1530 / 1115 1500 880 1645 / 1230 130/115 600 200 / 300 2208 4 x Rd 16 z - s z z z
B
&
BC Vpusť horská
124/62/153-86/20(30) L(P)
1240 620 1530 / 860 1500 880 1645 / 975 130/115 600 200 / 300 1960 4 x Rd 16 z - s z z z
Horská vpusť – nástavec
B
&
BC nástavec horské vpusti 10
1240 620 100 1500 880 120
130
-
-
130 4 x Rd 16 - - s z z z
B
&
BC nástavec horské vpusti 20
1240 620 200 1500 880 220
130
-
-
225 4 x Rd 16 - - s z z z
B
&
BC nástavec horské vpusti 30
1240 620 300 1500 880 320
130
-
-
380 4 x Rd 16 - - s z z z

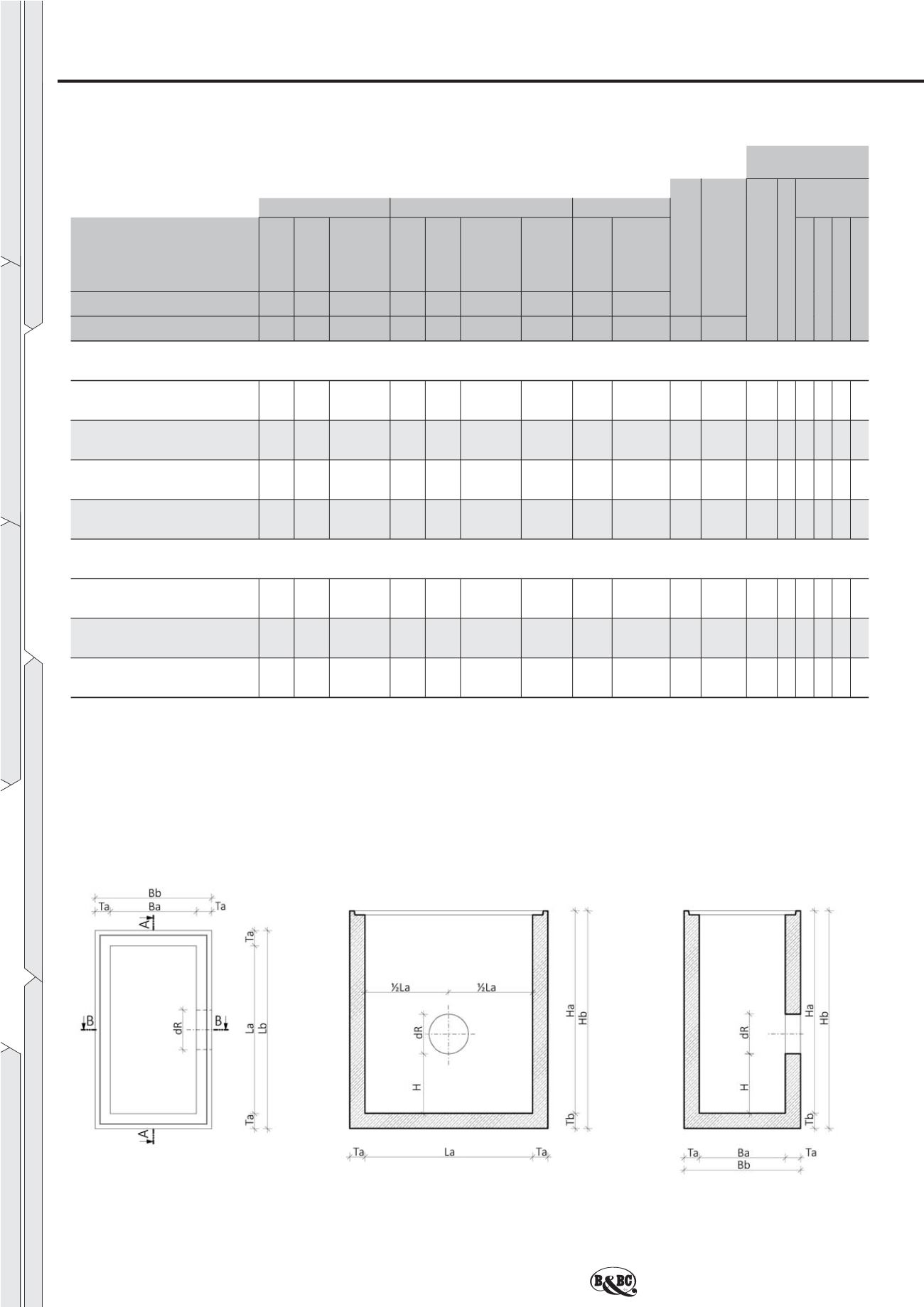

Řez A-A
Horská vpusť – základní díl
Řez B-B
Horská vpusť – základní díl
Pohled shora
Horská vpusť – základní díl
Horská vpusť – základní díl
3 . VPUS T I
3.1. Horská vpusť
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
3.1.1. Základní díl a nástavec
ZÁKLADNÍ INFORMACE
DOPLŇUJÍCÍ INFORMACE
