77
Možnosti zakázkové výroby
Orientační hmotnost
Únosnost ve svislém
směru
Manipulační závěs,
závitový (Rd)
Atypické prostupy
Beton
ČSN EN 206
Provedení
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
dolní
Ø
výška
vnitřní
horní
Ø
tl.
desky
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
bez stupadel
s kulovou hlavou
DN
Označení na výkresech:
DN1 Ha DN2 Ta Da H
Jednotky:
[mm] [mm] [mm] [mm] [mm] [mm]
[kg]
[kN]
[ - ]
800
B
&
BC Deska zákrytová
62,5-80/20
800 200 625 220 1070 290 345 300 3 x Rd 16 z s z z z s - s z
1000
B
&
BC Deska zákrytová
62,5-100/20
1000 180 625 200 1240 270 483 300 3 x Rd 16 z s z z z s - s z
B
&
BC Deska zákrytová
62,5-100/30 SPK
1000 300 625 320 1240 390 645 300 3 x Rd 16 z s z z z s - z z
B
&
BC Deska zákrytová
80-100/20 SP
1000 200 800 220 1240 290 423 300 3 x Rd 16 z s z z z s - z z
1200
B
&
BC Deska zákrytová
62,5-120/20
1200 180 625 200 1470 270 689 300 3 x Rd 16 z s z z z s - s z
B
&
BC Deska zákrytová
80-120/20 SP
1200 200 800 220 1470 290 635 300 3 x Rd 16 z s z z z s - z z
1500
B
&
BC Deska zákrytová
62,5-150/20
1500 200 625 220 1840 310 1560 300 3 x Rd 16 z s z z z s - s z
1700
B
&
BC Deska zákrytová
62,5-170/20
1700 200 625 220 2000 310 1860 300 3 x Rd 16 z s z z z s - s z
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Pohled z boku
Zákrytové desky pro DN 800 a DN 1700
Pohled shora
Zákrytové desky pro DN 800 a DN 1700
Řez A-A
Zákrytové desky pro DN 800 a DN 1700
Vizualizace
Zákrytové desky pro DN 800 a DN 1700

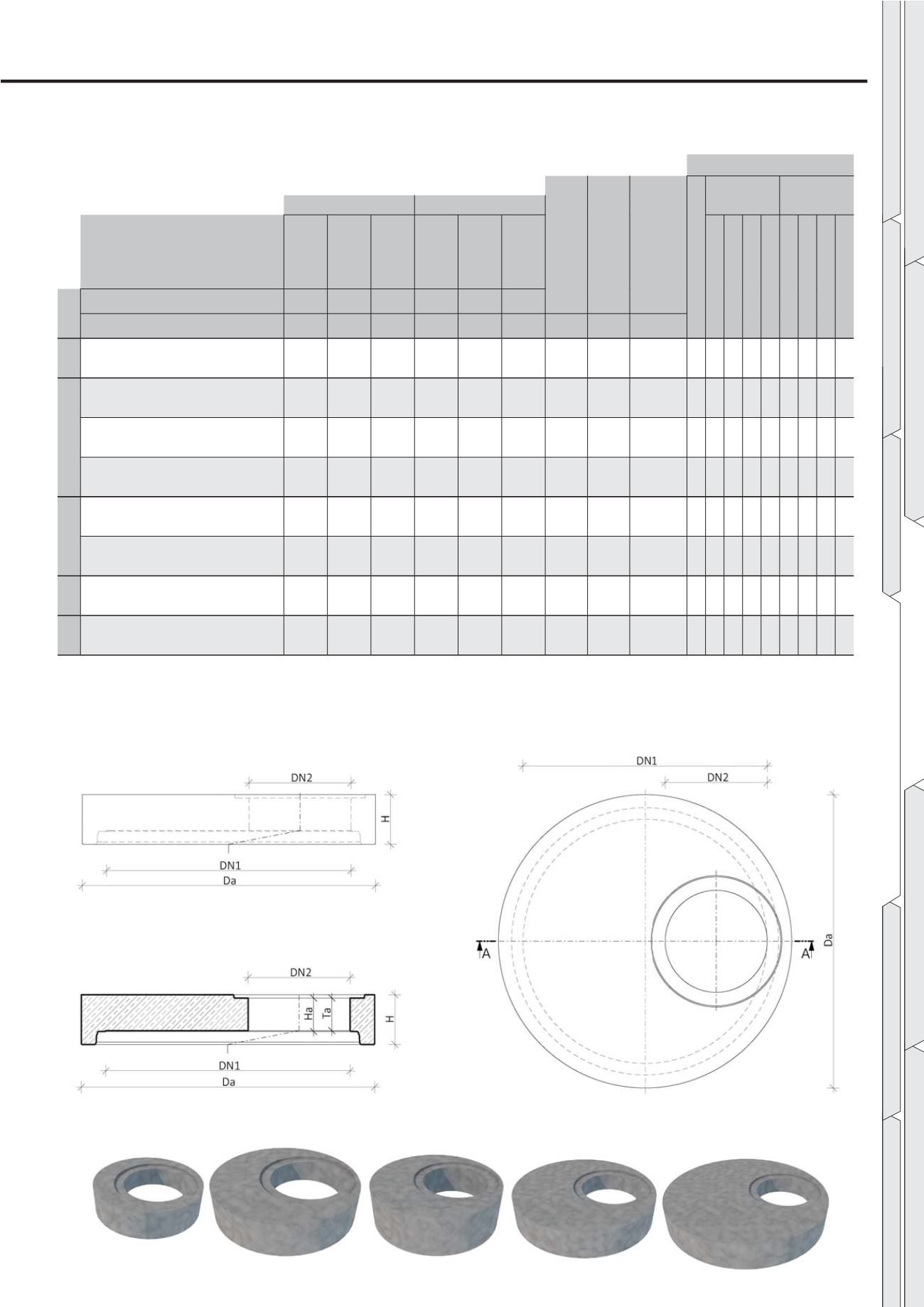

2.5.2. Zákrytové desky pro DN 800 až DN 1700
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
