69
Možnosti zakázkové výroby
Orientační hmotnost
Manipulační závěs,
Kotva s kulovou hlavou
Atypické postupy
Beton
ČSN EN 206
Provedení
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
dolní Ø
výška
vnitřní
horní Ø
tl. desky
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
bez stupadel
prostupy potrubí
DN
Označení na výkresech:
DN1
Ha DN2 Ta
Da
H
Jednotky:
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[kg]
[ - ]
2200
B
&
BC Deska podestová
100-220/25
2200 250 1 x 1000 250 2520 340 2750 3 x 5,0 t z s z z z s - s z
2500
B
&
BC Deska podestová
100-250/25
2500 250 1 x 1000 250 2820 340 3600 3 x 5,0 t z s z z z s - s z
3000
B
&
BC Deska podestová
100-300/25
3000 250 1 x 1000 250 3320 340 5150 3 x 5,0 t z s z z z s - s z
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní

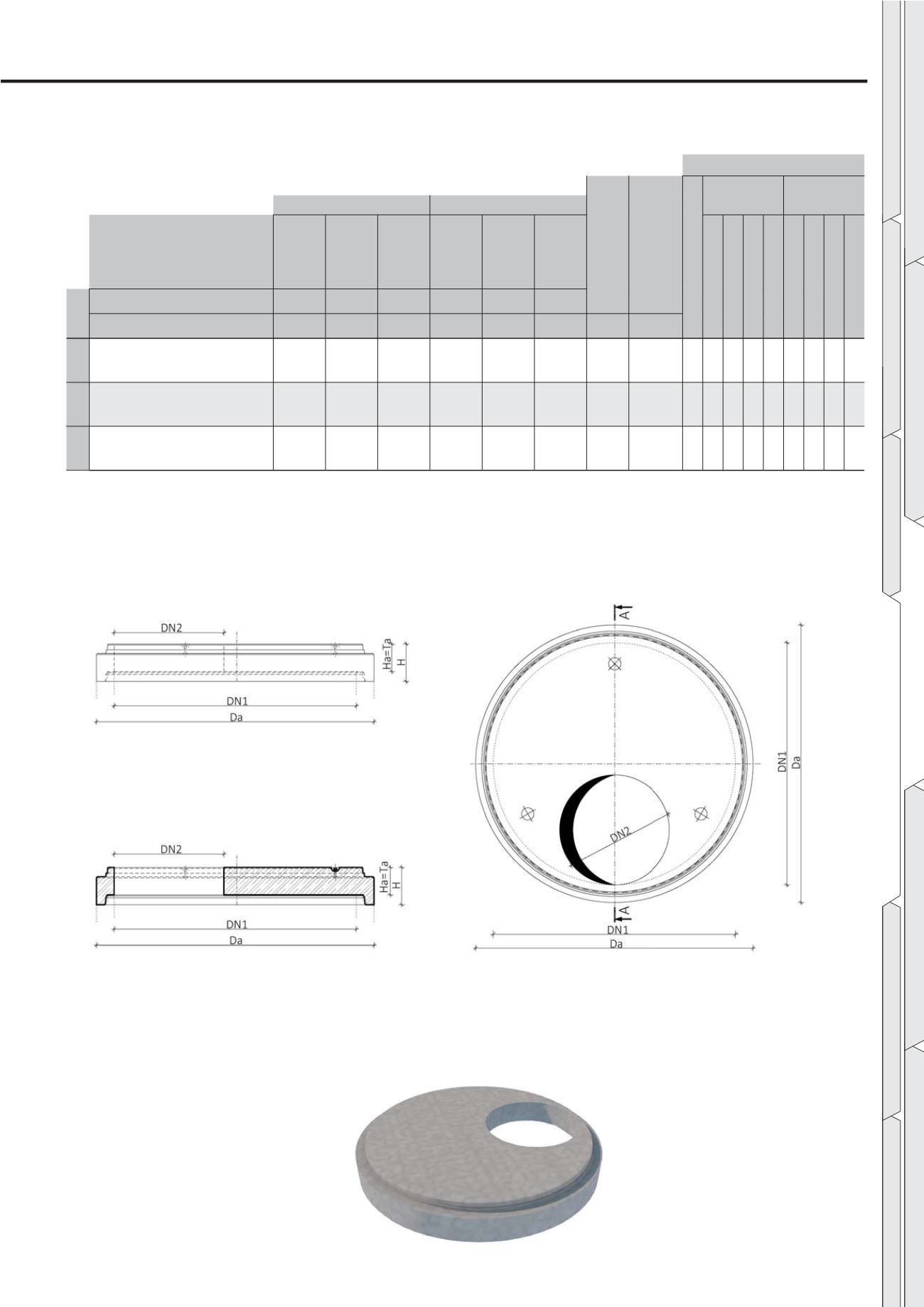

2.3.1. Podesty DN 2200 až DN 3000
Pohled z boku
Podesty DN 2200 až DN 3000
Pohled shora
Podesty DN 2200 až DN 3000
Řez A-A
Podesty DN 2200 až DN 3000
Vizualizace
Podesty DN 2200 až DN 3000
