62
Možnosti zakázkové výroby
Celkový vnitřní objem
Orientační hmotnost
Třída únosnosti dle
EN 1917
Manipulační závěs,
závitový (Rd)
Atypické výšky
Beton
ČSN EN 206
Provedení
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška tl. stěny
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
bez stupadel
s kulovou hlavou
DN
Označení na výkresech:
DN Ha
Ta
Da H
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm]
[m
3
]
[kg] [kN/m
2
]
[ - ]
1200
B
&
BC Skruž 120/25/15 SP
1200 250 150 1500 330 0,28 385 55 3 x Rd 16 z s z z z s z z z
B
&
BC Skruž 120/50/15 SP
1200 500 150 1500 580 0,57 790 55 3 x Rd 16 z s z z z s z z z
B
&
BC Skruž 120/100/15 SP
1200 1000 150 1500 1080 1,13 1595 55 3 x Rd 16 z s z z z s z z z
B
&
BC Skruž DB 120/25/15 SP
1200 250 150 1500 330 0,28 385 55 3 x Rd 16 z s z - - s z z z
B
&
BC Skruž DB 120/50/15 SP
1200 500 150 1500 580 0,57 790 55 3 x Rd 16 z s z - - s z z z
B
&
BC Skruž DB 120/100/15 SP
1200 1000 150 1500 1080 1,13 1595 55 3 x Rd 16 z s z - - s z z z
1500
B
&
BC Skruž DB 150/50/15 SP
1500 500 150 1800 580 0,88 920 40 3 x Rd 24 z s z - - s z z -
B
&
BC Skruž DB 150/100/15 SP
1500 1000 150 1800 1080 1,77 1840 40 3 x Rd 24 z s z - - s z z -
B
&
BC Skruž DB 150/150/15 SP
1500 1500 150 1800 1580 2,65 2760 40 3 x Rd 24 z s z - - s z z -
1700
B
&
BC Skruž DB 170/50/15 SP
1700 500 150 2000 580 1,13 1260 40 3 x Rd 24 z s z - - s z z -
B
&
BC Skruž DB 170/100/15 SP
1700 1000 150 2000 1080 2,27 2515 40 3 x Rd 24 z s z - - s z z -
B
&
BC Skruž DB 170/150/15 SP
1700 1500 150 2000 1580 3,40 3780 40 3 x Rd 24 z s z - - s z z -

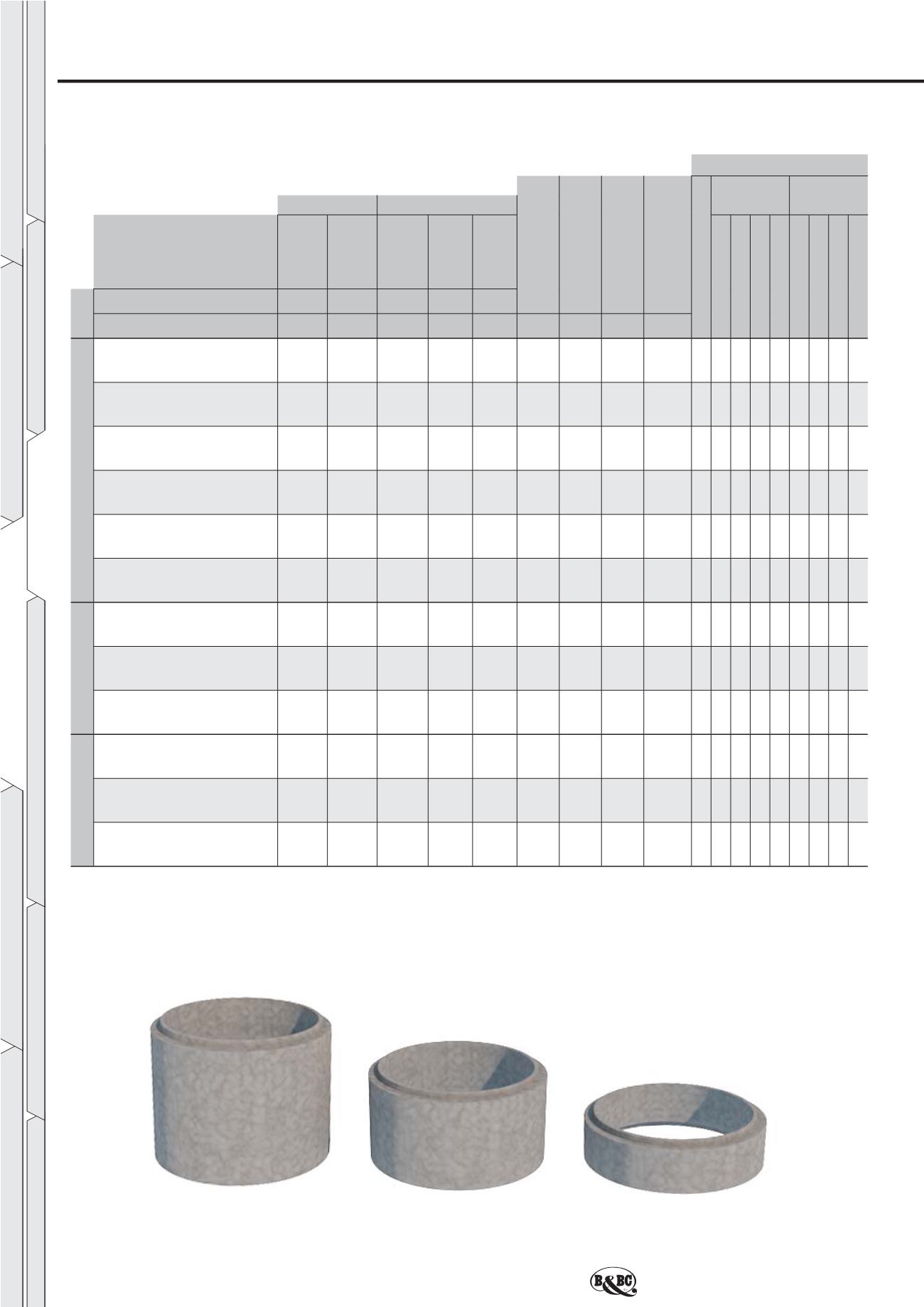

Vizualizace
Skruže DN 1200, DN 1500 a DN 1700
2 . Š ACHT Y A J Í MK Y
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
2.2. SKRUŽE
2.2.2. Skruže DN 1200, DN 1500 a DN 1700
ZÁKLADNÍ INFORMACE
DOPLŇUJÍCÍ INFORMACE
VPUSTI
ŠACHTY A JÍMKY
TROUBY KRUHOVÉ
ÚVOD
DOPLŇKY
POKLOPY A PRSTENCE
PŘECHODOVÉ A ZÁKRYTOVÉ PRVKY
SKRUŽE
DNA ŠACHET A JÍMEK
