72
Možnosti zakázkové výroby
Orientační hmotnost
Únosnost ve svislém
směru
Manipulační závěs,
závitový (Rd)
Atypické výšky
Beton
ČSN EN 206
Provedení
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
dolní
Ø
výška
vnitřní
horní
Ø
tl.
desky
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
čedič / kamenina
bez stupadel
s kulovou hlavou
DN
Označení na výkresech:
DN1 Ha DN2 Ta Da H
Jednotky:
[mm] [mm] [mm] [mm] [mm] [mm]
[kg]
[kN]
[ - ]
1000
B
&
BC Deska přechodová
80-100/20 SP
1000 200 800 180 1240 270 425 300 3 x Rd 16 - s z z z s - z z
1200
B
&
BC Deska přechodová
100-120/25 SP
1200 250 1000 185 1470 340 560 300 3 x Rd 16 - s z z z s - z z
1500
B
&
BC Deska přechodová
100-150/25 SP
1500 250 1000 190 1800 340 1050 300 3 x Rd 16 - s z z z s - z z
1700
B
&
BC Deska přechodová
100-170/25 SP
1700 250 1000 185 2000 340 1250 300 3 x Rd 16 - s z z z s - z z
2 . Š ACHT Y A J Í MK Y
Vizualizace

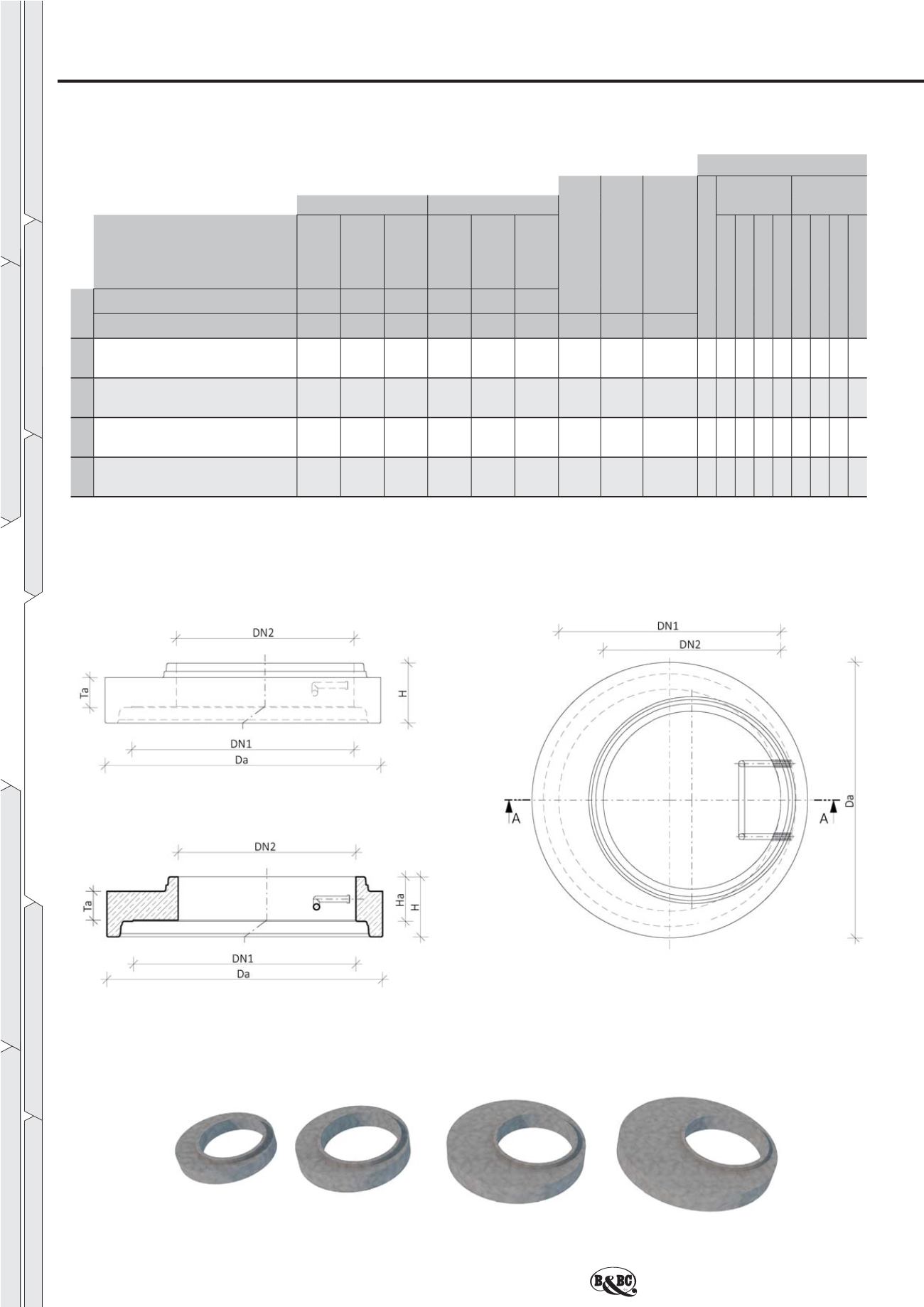

Přechodové desky pro DN 1000 až DN 1700
Pohled z boku
Přechodové desky pro DN 1000 až DN 1700
Pohled shora
Přechodové desky pro DN 1000 až DN 1700
Řez A-A
Přechodové desky pro DN 1000 až DN 1700
Pozn: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
2.4. Přechodové prvky
2.4.2. Přechodové desky pro DN 1000 až DN 1700
