56
Možnosti zakázkové výroby
Celkový vnitřní objem
(u dna výška – 300 mm)
Orientační hmotnost
Manipulační závěs,
závitový (Rd)
Atypické výšky / tloušťky dna
Beton
ČSN EN 206
Čedič / kamenina
Příprava na dělící stěnu
Příprava na vztlakový prstenec
Stavební rozměry Celkové rozměry
Obchodní název
vnitřní
Ø
výška
tl. stěny
/ tl. dna
vnější
Ø
celk.
výška
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
DN
Označení na výkresech:
DN Ha Ta/Tb Da H
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm]
[m
3
]
[kg]
[ - ]
Základní díly jímek DN 2200 až DN 3000
2200
B
&
BC Dno jímky 220/250 S
2200 2500 160 / 160 2520 2660 8,36 8700 3 x Rd 36 -/- s z z z z s z
B
&
BC Dno jímky 220/250
2200 2500 160 / 160 2520 2660 8,36 8700 3 x Rd 36 z/- s z z z z - z
2500
B
&
BC Dno jímky 250/250 S
2500 2500 160 / 160 2820 2660 10,79 10000 3 x Rd 36 -/- s z z z z s z
B
&
BC Dno jímky 250/250
2500 2500 160 / 160 2820 2660 10,79 10000 3 x Rd 36 z/- s z z z z - z
3000
B
&
BC Dno jímky 300/200 S
3000 2000 160 / 200 3320 2200 12,01 11500 3 x Rd 36 -/- s z z z z s z
B
&
BC Dno jímky 300/200
3000 2000 160 / 200 3320 2200 12,01 11500 3 x Rd 36 z/- s z z z z - z
Dělící stěny den jímek DN 2200 až DN 3000
2200
B
&
BC Dělící stěna jímky 220/250/8
2230 2500 80 / -
-
2500 -
1200 2 x Rd 16 z/- s z - - z - -
2500
B
&
BC Dělící stěna jímky 250/250/8
2530- 2500 80 / -
-
2500 -
1350 2 x Rd 16 z/- s z - - z - -
3000
B
&
BC Dělící stěna jímky 300/200/8
3030- 2000 80 / -
-
2000 -
1250 2 x Rd 16 z/- s z - - z - -

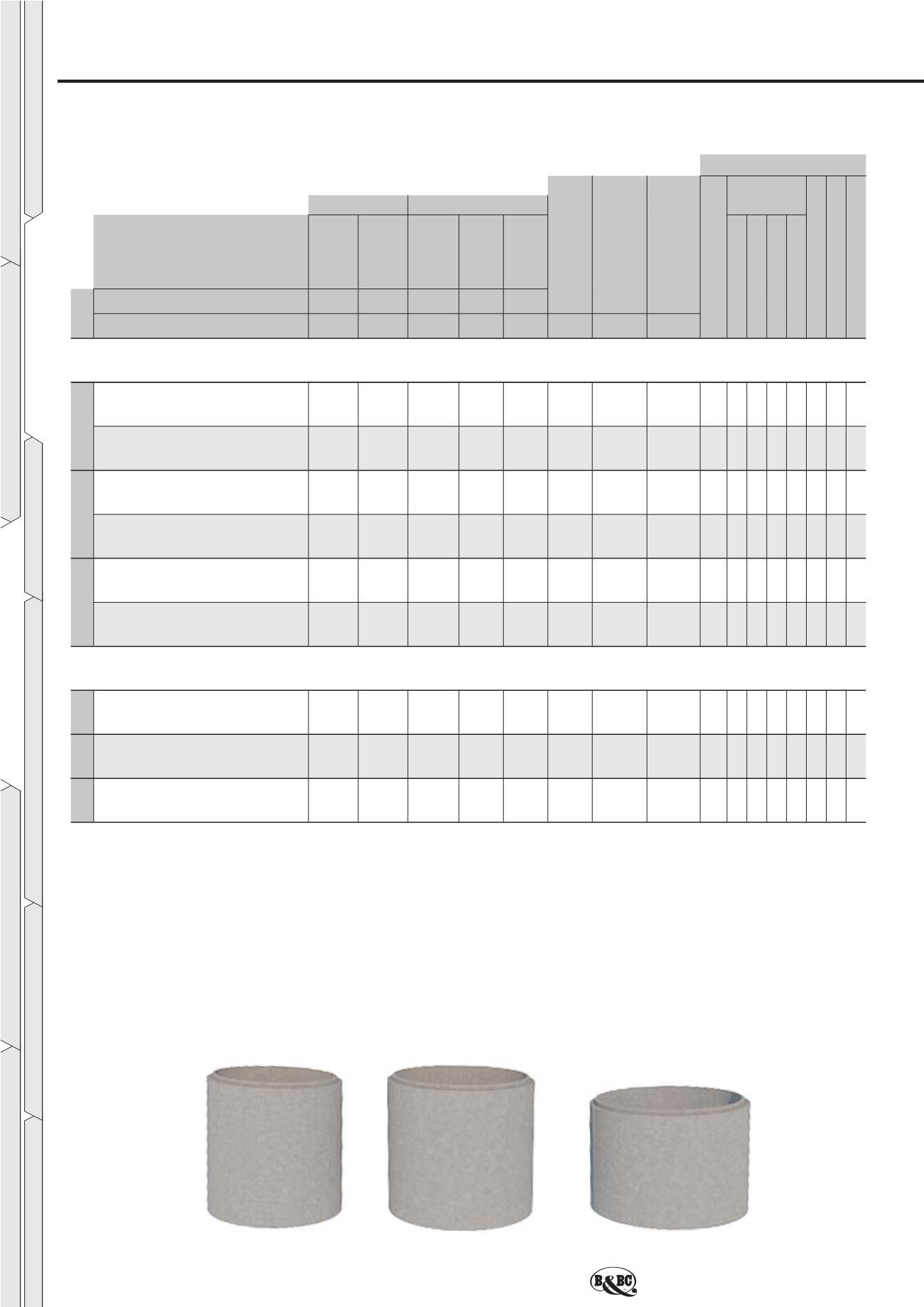

Vizualizace
Dna jímek DN 2200 až DN 3000
2 . Š ACHT Y A J Í MK Y
Pozn: Příprava na dělící stěnu
Dno je na vnitřní straně opatřeno vybráním pro zasunutí dělící stěny
Příprava na vztlakový prstenec
Dno je na vnější straně po obvodu opatřeno závitovými spojkami výztuže
a) dobetonování prstence proti spodní vodě probíhá na stavbě
b) prstenec proti spodní vodě vyrobíme v rámci prefa výroby – zakázková výroba
s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
2.1. Dna šachet a základní díly jímek
2.1.6. Základní díly jímek DN 2200 až DN 3000
