2 . Š ACHT Y A J Í MK Y
Technický popis:
Jedná se o výrobky vyráběné vibrolisováním nebo z litého SCC beto-
nu. Beton pevnostní třídy min. C 40/50 se stupněm vlivu prostředí XF4
dle ČSN EN 206.
Vodotěsné spoje zajišťuje vkládané (standardní nebo samomazné) elasto-
merní těsnění s vulkanizovaným spojem dle normy ČSN EN 681-1.
- Pro správnou funkčnost spoje je nutné při montáži použít vhodný kluz-
ný prostředek u standardních těsnění.
Pro hloubku uložení:
- Max. 6 m.
Funkční popis:
Šachty umožňují revizní přístup a přívod vzduchu k systémům stokových
sítí a kanalizačních přípojek, které se používají pro odvádění odpadních,
dešťových a povrchových vod gravitačně nebo příležitostně při nízkém
přetlaku. Šachty se zabudovávají především v dopravních plochách pro vo-
zidla nebo pro pěší.

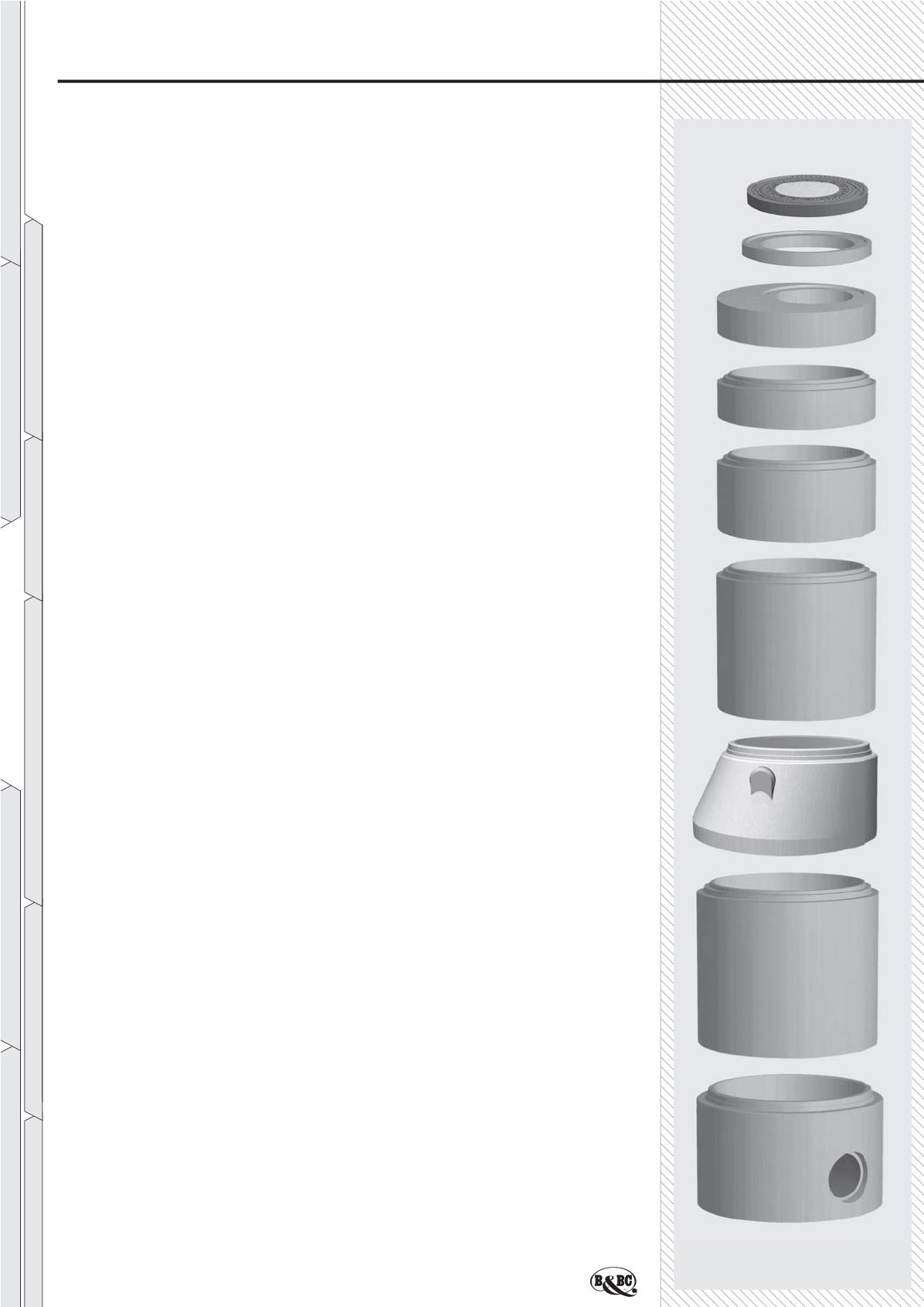

Prvky sestav:
Šachtové dno / dno šachty:
- Jednolitý vodonepropustný prefabrikát se dnem, který je možné opa-
třit tvarovanými vtoky a výtokem dle specifikovaného zadání a poža-
davku na DN a typ potrubí.
- Prefabrikát je vybaven tvarovaným zámkem pro osazení těsnění.
Skruže:
- Jednolitý prefabrikát nebo vibrolisovaný prefabrikát.
- Prefabrikát je vybaven dvojicí tvarovaných zámků pro osazení těs-
nění a pro nasazení na dno jímky nebo jinou skruž.
Perforované skruže:
- Jsou zvláštním typem skruží (tzn. kruhové prvky), které jsou opat-
řeny otvory o rozměrech DN 30 – DN 50. Jsou opatřeny zámkem
pro vodotěsný spoj (s vkládaným těsněním). Jejich nejčastější pou-
žití je pro studny nebo vsakovaní.
Přechodové a zákrytové skruže (kónické):
- Prefabrikát pro změnu DN šachty z DN 1000 na DN 800.
- Prefabrikát pro ukončení sestavy šachty, s kapsovým stupadlem.
Podestové desky:
- Jsou plošné desky, které slouží k horizontálnímu rozdělení šachet /
jímek bez změny dimenze DN šachty / jímky. Deska je opatřena pro-
stupem, umožňující průlez z jedné části do druhé, který lze uzavřít
poklopem. Prvky jsou oboustranně opatřeny tvarovaným zámkem
pro vytvoření vodotěsného spoje.
Vstupní a revizní šachty a jímky DN 800 -
DN 1700
