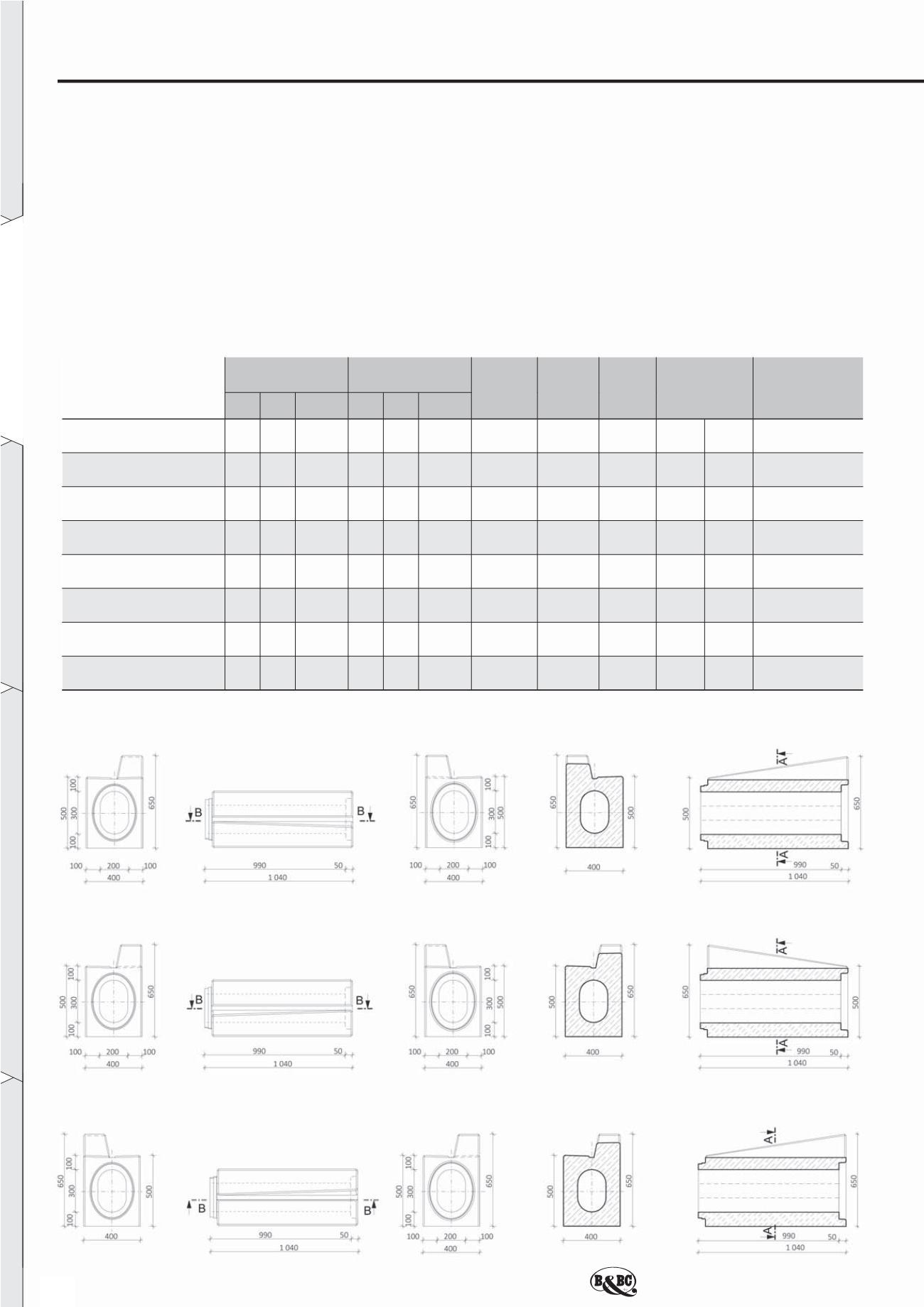

Technický katalog IV. Štěrbinové žlaby - page 74

Značka-název
Celkové rozměry (mm) Stavební rozměry
(mm) Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433 Manipulace
délka šířka výška délka šířka výška
B&BC SZ I náběhový,
ABO15L N15-0 1040 400 500-650 990 400 500-650 konstantní 370 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO15L N0-15 1040 400 500-650 990 400 500-650 konstantní 370 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO15P N15-0 1040 400 500-650 990 400 500-650 konstantní 370 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO15P N0-15
1040 400 500-650 990 400 500-650 konstantní 370 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO18L N18-0 1040 400 500-680 990 400 500-680 konstantní 375 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO18L N0-18 1040 400 500-680 990 400 500-680 konstantní 375 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO18P N18-0 1040 400 500-680 990 400 500-680 konstantní 375 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO18P N0-18 1040 400 500-680 990 400 500-680 konstantní 375 ne D400 E600 pás vázací textilní
www.babc.cz
Tabulka výrobků:
2 . 3 . S P EC I Á LN Í D Í LY
2.3.7. Náběhové díly obrubníků
B&BC SZ I náběhový pro ABO15 – ABO18, provedení levé i pravé
Náběhové díly se užívají v místech, kde je potřeba přejít ze štěrbinových žlabů s obrubníky na štěrbinové
žlaby standartní (bez obrubníku). Náběhové díly se vyrábějí pro všechny čtyři výšky obrubníků. Dále se stejně
jako obrubníky vyrábí v pravé a levé variantně, kdy se levá a pravá varianta rozlišuje při pohledu na hrdlo.
Je–li obruba při pohledu na hrdlo na levé straně štěrbinového žlabu jedná se o levou variantu a je-li na pravé
straně, jedná se o pravou variantu štěrbinového žlabu. Dále se rozlišují obrubníky stoupající (z nulové výšky
standartního dílů na výšku obrubníku) a klesající (z výšky obrubníku na nulovou výšku standartního dílů).
B&BC SZ I náběhový, ABO15P N15-0
B&BC SZ I náběhový, ABO15L N0-15
B&BC SZ I náběhový, ABO15L N15-0
Pohled na dřík
Pohled na dřík
Pohled na dřík
Řez B-B
Řez B-B
Řez B-B
Řez A-A
Řez A-A
Řez A-A
Pohled na hrdlo
Pohled na hrdlo
Pohled na hrdlo
Pohled shora
Pohled shora
Pohled shora
