Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I čistící, HD 20/30
1040 400 500 990 400 500 konstantní
290
ne
D400 E600
manipulační
prostředek pro díly
s mříží
B
&
BC SZ I čistící, DD 20/20
1090 400 500 990 400 500 konstantní
290
ne
D400 E600
manipulační
prostředek pro díly
s mříží
2.3.1. Čistící díly
2.3.1.1. Čistící díly standartní
B
&
BC SZ I čistící
Tabulka výrobků:
Hlavní funkcí čistících dílů je umožnění pročištění průtočného profilu. Jedná se o díl, kterýmse po odstranění
poklopu nebo mříže, dostaneme přímo do průtočného profilu.
Čistící kus se vyrábí ve dvou základních variantách a to:
- v provedení hrdlo - dřík s průtočným profilem 200 na 300 mm, který je určen do sestav se základními
rovnými díly (s konstantními průtočnými profily)
- v provedení dřík – dřík vrcholový díl s průtočným profilem 200 na 200 mm, který je určen do sestav
se základními spádovými díly (s průtočnými profily ve spádu 0,5 %)
K čistícímdílůmnabízíme 2 druhy poklopů (litinový nebo plastový) a 2 druhymříží (litinovou nebo plastovou).
Více informací o mřížích a poklopech – viz poklopy a mříže.
Standartní délka čistícího dílů je 990 mm. Atypickou délku nelze vyrobit.
2 . 3 . S P EC I Á LN Í D Í LY

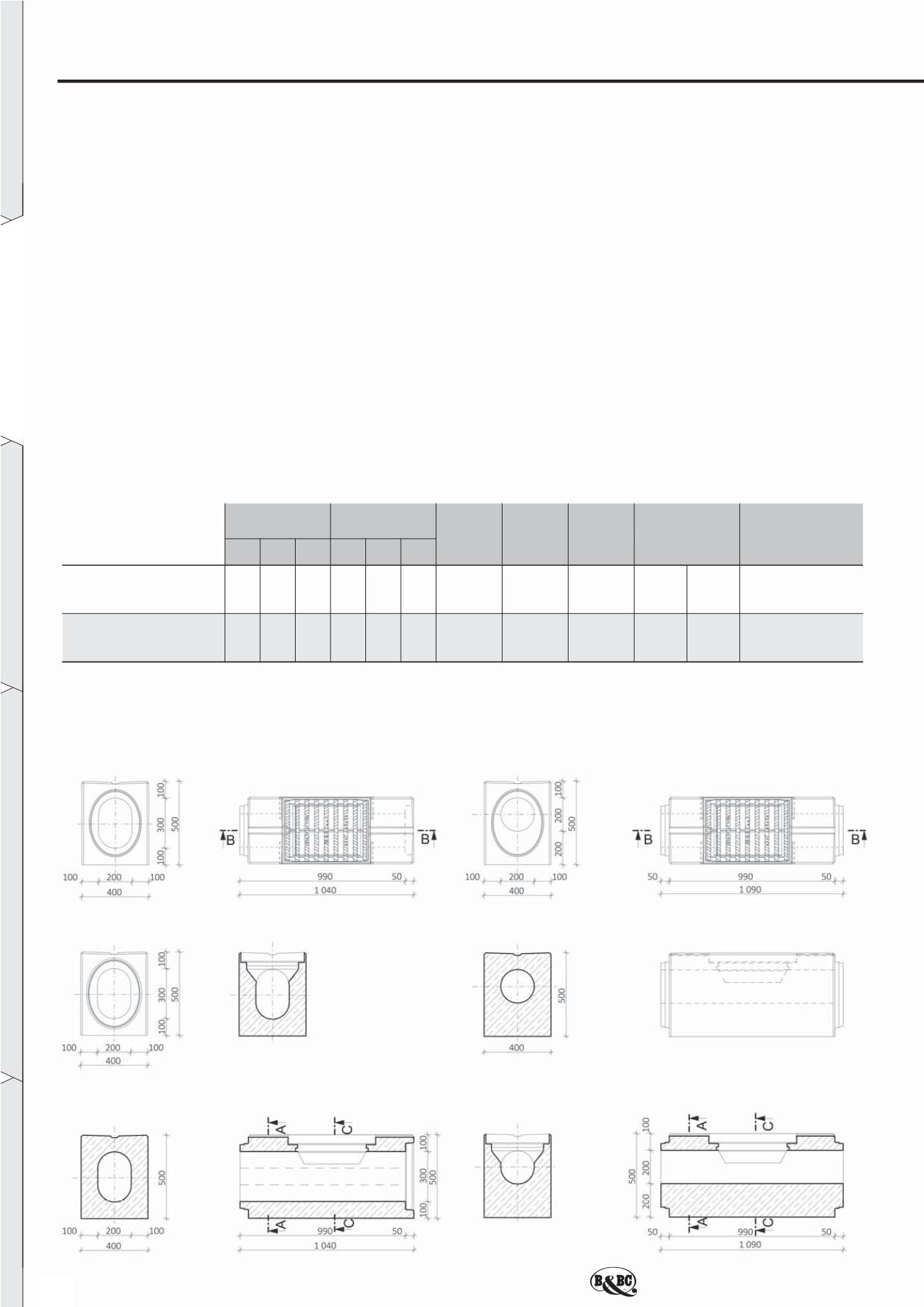

Pohled z boku
Řez B-B
Řez C-C
Řez A-A
Pohled shora
Pohled na dřík
B
&
BC SZ I čistící, DD 20/20
Pohled na dřík
Řez B-B
Řez C-C
Pohled shora
Pohled na hrdlo
B
&
BC SZ I čistící, HD 20/30
Řez A-A
