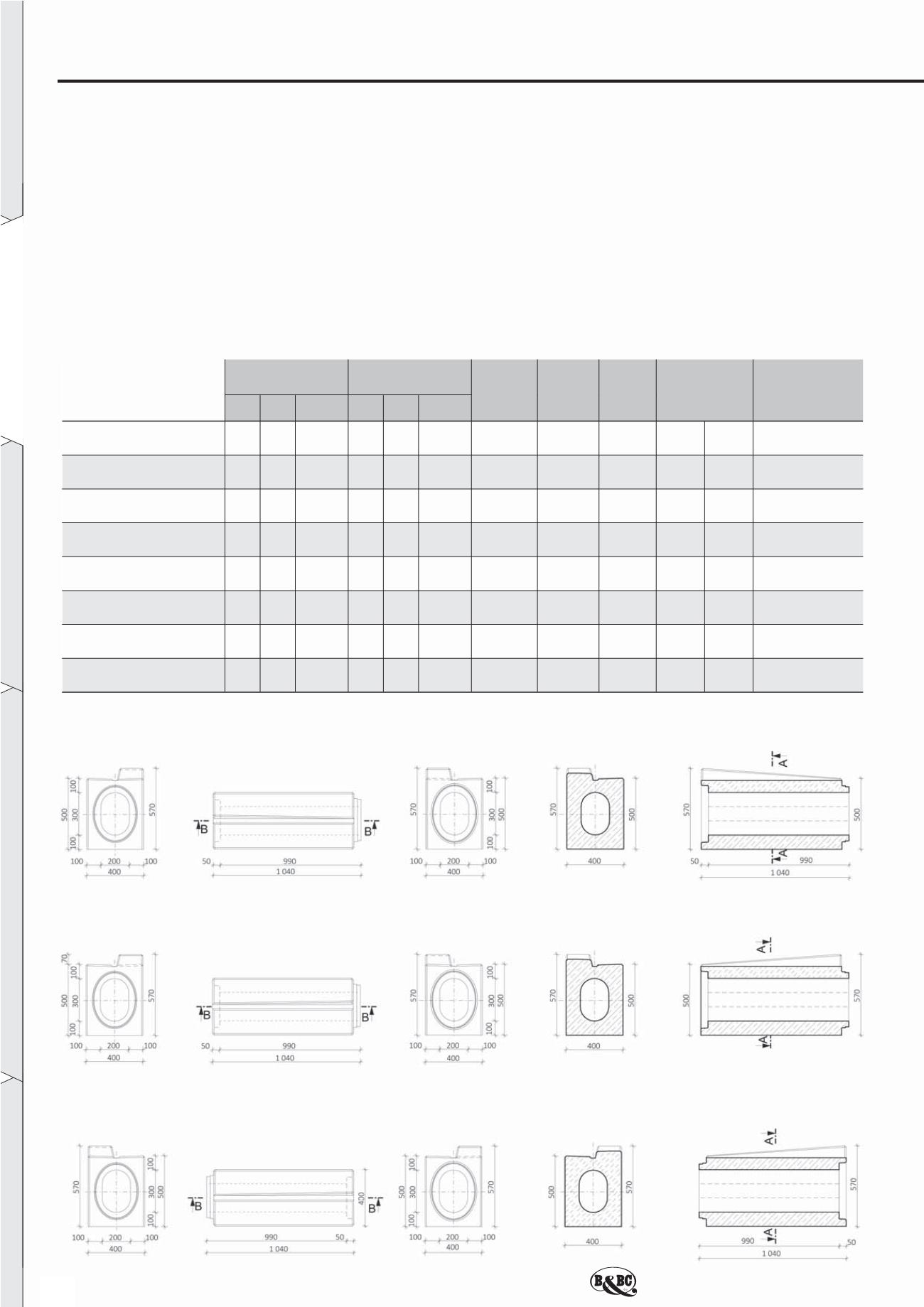

Technický katalog IV. Štěrbinové žlaby - page 72

Značka-název
Celkové rozměry (mm) Stavební rozměry
(mm) Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433 Manipulace
délka šířka výška délka šířka výška
B&BC SZ I náběhový,
ABO7L N7-0 1040 400 500-570 990 400 500-570 konstantní 350 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO7L N0-7 1040 400 500-570 990 400 500-570 konstantní 350 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO7P N7-0 1040 400 500-570 990 400 500-570 konstantní 350 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO7P N0-7 1040 400 500-570 990 400 500-570 konstantní 350 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO12L N12-0 1040 400 500-620 990 400 500-620 konstantní 360 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO12L N0-12 1040 400 500-620 990 400 500-620 konstantní 360 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO12P N12-0 1040 400 500-620 990 400 500-620 konstantní 360 ne D400 E600 pás vázací textilní
B&BC SZ I náběhový,
ABO12P N0-12 1040 400 500-620 990 400 500-620 konstantní 360 ne D400 E600 pás vázací textilní
www.babc.cz
Tabulka výrobků:
2 . 3 . S P EC I Á LN Í D Í LY
2.3.7. Náběhové díly obrubníků
B&BC SZ I náběhový pro ABO7 – ABO12, provedení levé i pravé
Náběhové díly se užívají v místech, kde je potřeba přejít ze štěrbinových žlabů s obrubníky na štěrbinové
žlaby standartní (bez obrubníku). Náběhové díly se vyrábějí pro všechny čtyři výšky obrubníků. Dále se stejně
jako obrubníky vyrábí v pravé a levé variantně, kdy se levá a pravá varianta rozlišuje při pohledu na hrdlo.
Je–li obruba při pohledu na hrdlo na levé straně štěrbinového žlabu jedná se o levou variantu a je-li na pravé
straně, jedná se o pravou variantu štěrbinového žlabu. Dále se rozlišují obrubníky stoupající (z nulové výšky
standartního dílů na výšku obrubníku) a klesající (z výšky obrubníku na nulovou výšku standartního dílů).
B&BC SZ I náběhový, ABO7P N7-0
B&BC SZ I náběhový, ABO7L N0-7
B&BC SZ I náběhový, ABO7L N7-0
Pohled na dřík
Pohled na dřík
Pohled na dřík
Řez B-B
Řez B-B
Řez B-B
Řez A-A
Řez A-A
Řez A-A
Pohled na hrdlo
Pohled na hrdlo
Pohled na hrdlo
Pohled shora
Pohled shora
Pohled shora
