Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I výtokový, HD, 20/30
1040 400 500 990 400 500 konstantní
238
ne
D400 E600
manipulační
prostředek pro díly
s mříží
B
&
BC SZ I výtokový, HH, 20/30
990 400 500 890 400 500 konstantní
238
ne
D400 E600
manipulační
prostředek pro díly
s mříží
2.3.2. Výtokové díly
2.3.2.1. Výtokové díly standartní
B
&
BC SZ I výtokový
Tabulka výrobků:
Hlavní funkcí výtokovýchdílů jeumožnění napojení nakanalizační síť.Napojení jemožnépřespřechodovou
desku nebo přechodový kónus na uliční vpusť. Další funkcí je také umožnění čištění průtočného profilu
štěrbinových žlabů. Do výtokového dílů se dá osadit kalový koš, který bude zachytávat hrubé nečistoty.
Výtokový kus se vyrábí ve dvou základních variantách a to:
- v provedení hrdlo - dřík s průtočným profilem 200 na 300 mm, který je určen do sestav se základními
rovnými díly (s konstantními průtočnými profily)
- v provedení hrdlo – hrdlo úžlabový díl s průtočným profilem 200 na 300 mm, který je určen do sestav
se základními spádovými díly (s průtočnými profily ve spádu 0,5 %)
K výtokovýmdílůmnabízíme 2 druhy poklopů (litinový nebo plastový) a 2 druhymříží (litinovou nebo plastovou).
Více informací o mřížích a poklopech – viz poklopy a mříže.
Standartní délka čistícího dílů je 990 mm. Atypickou délku nelze vyrobit.
2 . 3 . S P EC I Á LN Í D Í LY

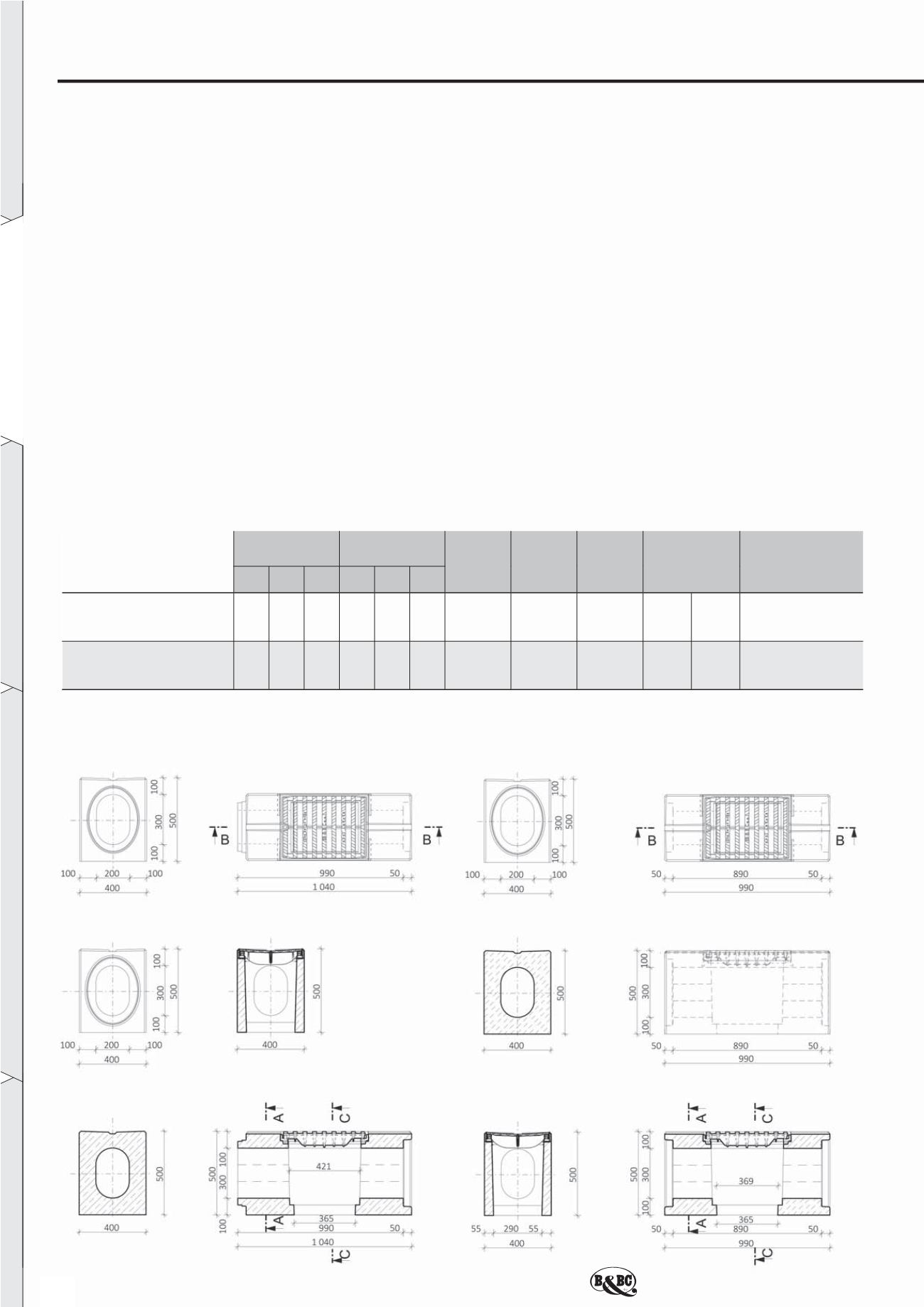

Pohled na dřík
Pohled z boku
Řez B-B
Řez B-B
Řez C-C
Řez C-C
Řez A-A
Řez A-A
Pohled shora
Pohled shora
Pohled na hrdlo
Pohled na hrdlo
B
&
BC SZ I výtokový, HD, 20/30
B
&
BC SZ I výtokový, HH, 20/30
66
