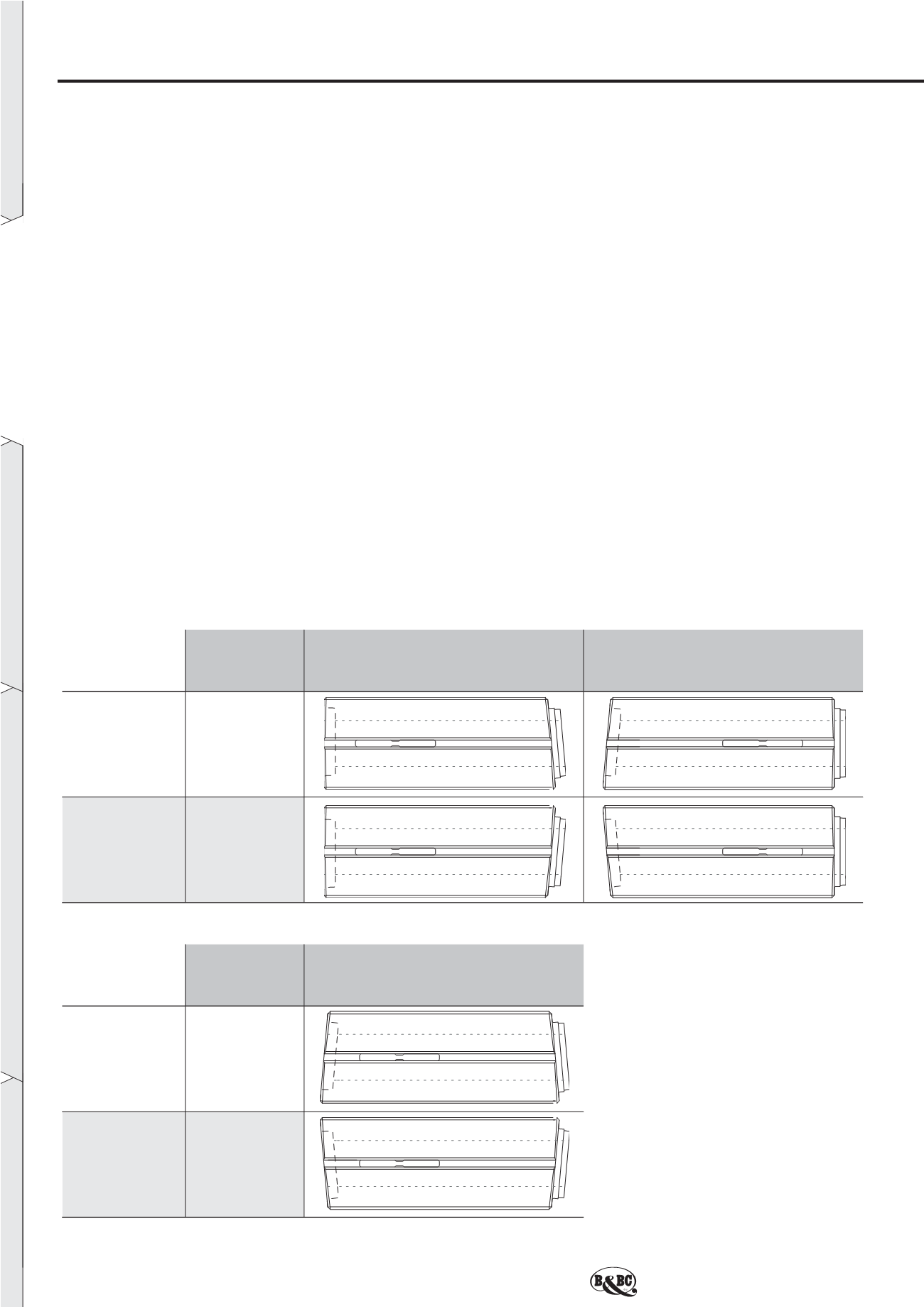

Oblouk (zatáčka)
Šikmé čelo
Natočený dřík
Natočené hrdlo
Levá
Jedno ze dvou
natočení 5°
Pravá
Jedno ze dvou
natočení 5°
Oblouk (zatáčka)
Šikmé čelo
Natočený dřík i hrdlo
Levá
Dvě šikmá čela natočení
5°
Pravá
Dvě šikmá čela natočení
5°
Poloměr větší něž (R ≥): 160 m
Oblouky jsou řešeny jako polygony. Štěrbinové žlaby lze vyrobit se šikmým čelem pro zatáčku doleva
nebo pro zatáčku doprava. Při požadavku na pokládku štěrbinových žlabů do oblouku nás prosím kontaktuje
pro vypracování a schválení kladečského plánu. Obecně lze uvádět, že:
Tytopoloměry se realizují pomocí pootočení vmístě spoje, tj. štěrbinové žlaby jenutnépoložit dopožadovaného
poloměru. Sesazení hrdla a dříku je poté mírně vyosené.
Komplexní systém modulárního liniového odvodnění štěrbinových žlabů firmy B
&
BC, a.s je spolehlivý,
bezpečný a má nízké provozní náklady. V mnoha případech se jedná o nejvhodnější a nejhospodárnější
systém liniového odvodnění pro odvod povrchové vody. U liniových dopravních staveb se v zahraniční
používají již řadu let jako hlavní a výhradní způsob řešení odvodnění. To samé platí i pro zpevněné plochy
(parkovací a odstavné plochy, manipulační a skladové plochy).
2.4. ŠTĚRBINOVÉ ŽLABY PRO OBLOUKY
Poloměr menší něž (R <): 160 m
Štěrbinové žlaby lze vyrobit se šikmým čelem pro zatáčku doleva nebo pro zatáčku doprava. Je možné
natočit jedno nebo obě čela štěrbinových žlabů. Šikmé čelo (natočené čelo) SZ vyrábíme pouze pod sklonem
5 stupňů. Vždy se jedná o zakázkovou výrobu. Pomocí natočeného čela a proměnnou délkou štěrbinového
žlabu (1-3 m) jsme schopni dosáhnout poloměrů od 5,8 m do 34,5 m. Větších poloměrů dosáhneme
kombinacemi standardních štěrbinových žlabů (s rovnými čely) se štěrbinovými žlaby s natočeným čely,
nebo prodloužením délky štěrbinového žlabu s natočeným čelem.
