Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I
záslepka pro hrdlo
150 400 500 100 400 500 ----
63
ne
D400 E600 2x lanový závěs RD 16x24
B
&
BC SZ I
záslepka pro dřík
150 400 500 100 400 500 ----
52
ne
D400 E600 2x lanový závěs RD 16x24
Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I
přechodová deska
300/370 550 126 300/370 550 100
---
41
ne
D400 E600 2x lanový závěs RD 16x24
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
2 . 3 . S P EC I Á LN Í D Í LY
2.3.5. Záslepky pro hrdlo a dřík
2.3.6. Přechodová deska
B
&
BC SZ I záslepka
B
&
BC SZ I přechodová deska
Tabulka výrobků:
Tabulka výrobků:
Záslepky jsou určené pro snadné a bezproblémové ukončení odvodňovací soustavy štěrbinových žlabů.
Záslepky jsou vyráběny dvě a to pro hrdlo a pro dřík. Z hlediska kvality jsou vyráběny stejně jako štěrbinové
žlaby a mají tedy i stejné vlastnosti – pevnost, odolnost atd.
Přechodová deska slouží k propojení štěrbinového žlabu s uliční vpusti. Přesněji řečeno napojení
štěrbinového žlabu výtokového nebo výtokového úžlabového dílů a uliční vpusti (výkres napojení
viz vzorové výkresy použití a uložení).
B
&
BC SZ I záslepka pro hrdlo
B
&
BC SZ I přechodová deska
B
&
BC SZ I záslepka pro dřík

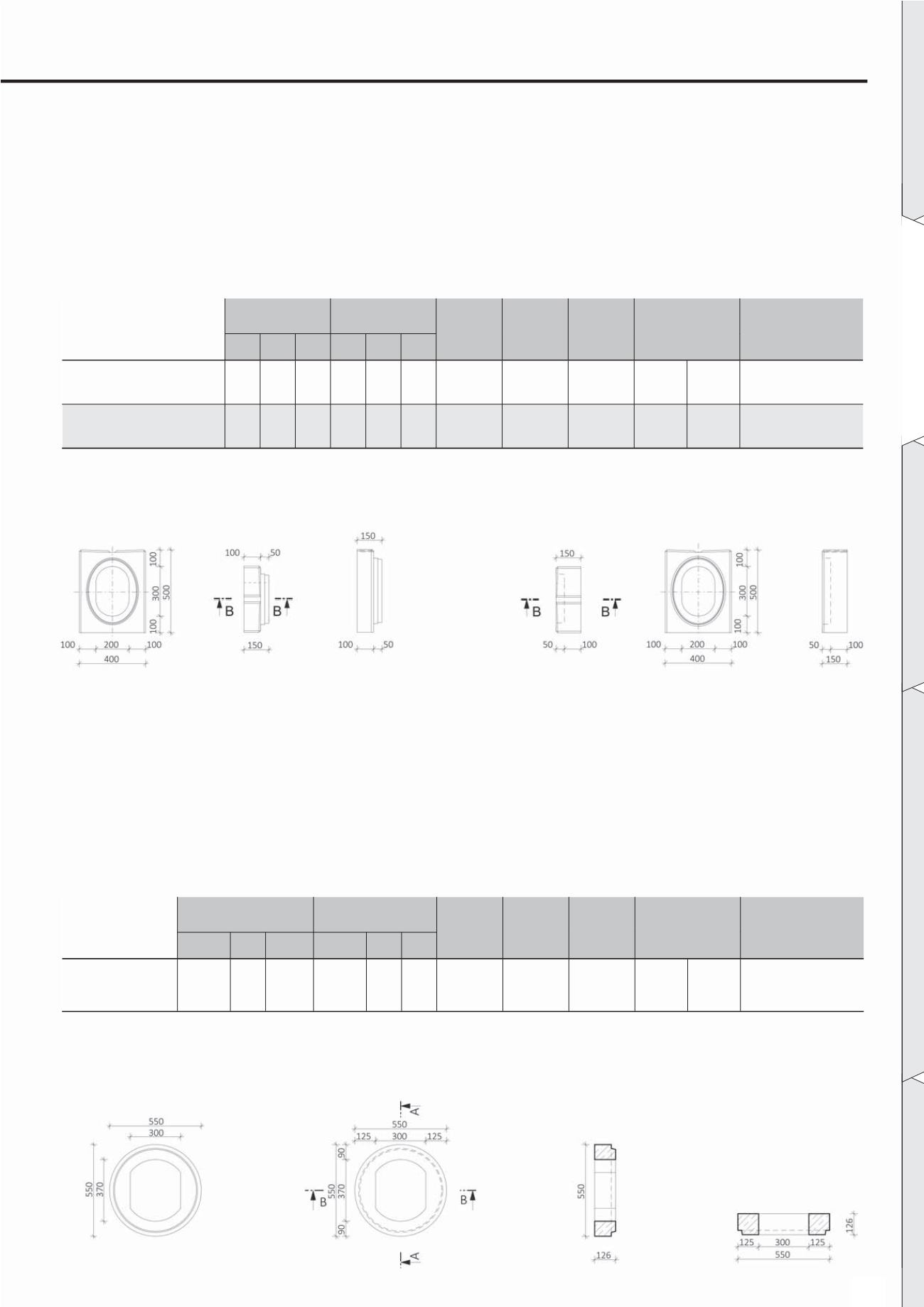

Pohled na dřík
Pohled z dola
Řez B-B
Řez A-A
Pohled na hrdlo
Pohled z boku
Pohled z boku
Pohled shora
Pohled shora
Pohled shora
71
