Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Zvláštní pozornost je nutno věnovat vytýčení s ohledem na výrobní rozměry a tolerance, nutné dilatační
spáry. Přesným vytýčením osy žlabů, čistících i výtokových dílců se zamezí načítání odchylek. Podloží pod
štěrbinovým žlabem musí být v souladu s projektem hutněno na stejný modul deformace jako vozovka
(zpevněná plocha), minimálně 45 MPa a to i v místě osazení odtokového dílce.
Štěrbinové žlaby, bez vnitřního spádu, se skládají z jednotlivých dílů tak, aby byl zajištěn konečný sklon
potrubí minimálně 0,5 % ve směru toku vody. Při nižších hodnotách sklonu pláně (podloží) se použijí štěrbi-
nové žlaby s vnitřním spádem. V tom případě se musí postupovat podle platného kladečského plánu.
Z hlediska údržby odvodňovací soustavy, je nutné pravidelné osazování čistících a výtokových dílů, kte-
ré umožňují čistění průtočného profilu. Do výtokového dílu je možné osadit kalový koš, který zachycuje
hrubé nečistoty a brání jejich vniku do kanalizačních stok. Vzdálenost mezi čistícími anebo výtokovými

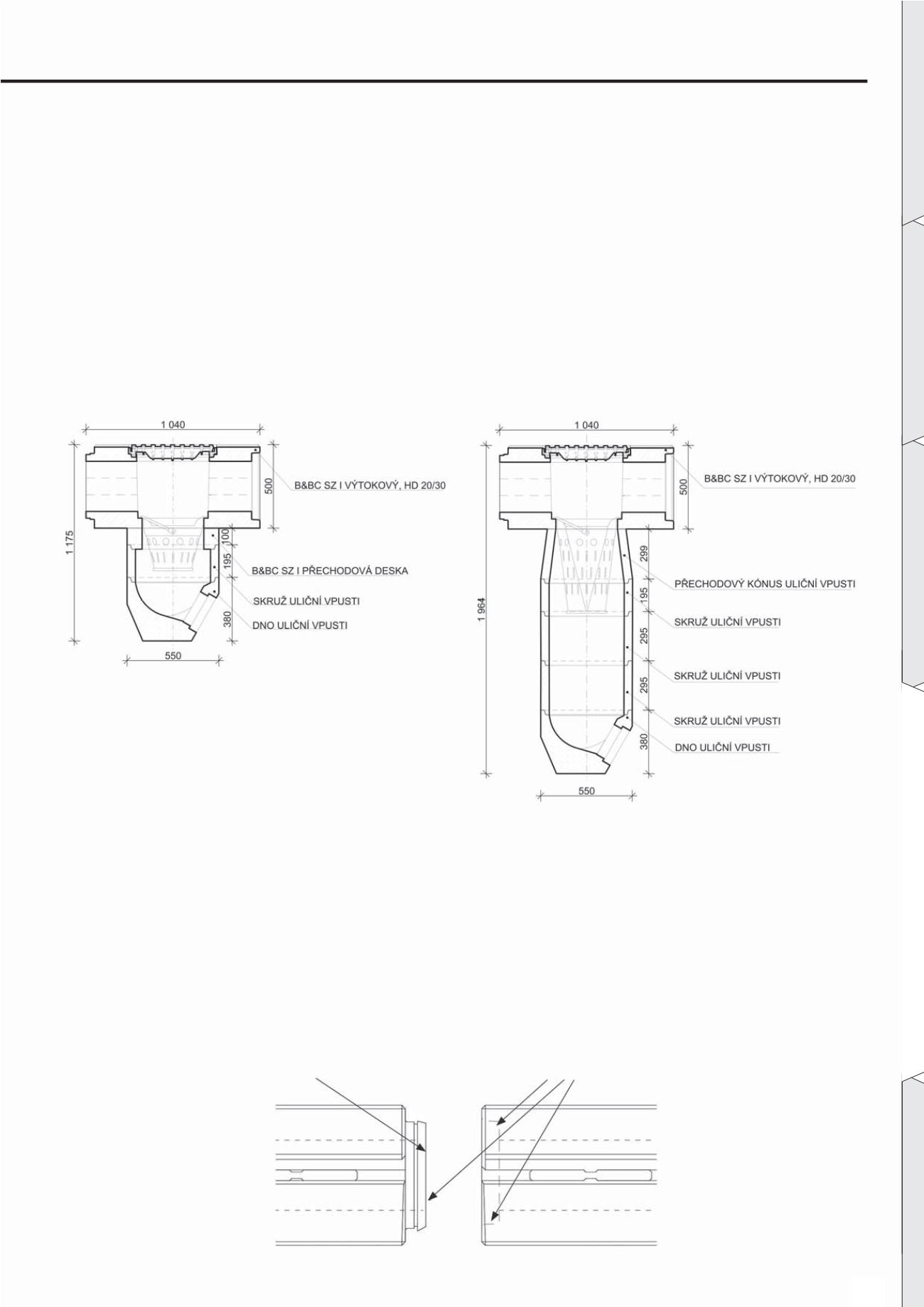

kusy (z hlediska čištění) by neměla přesáhnout vzdálenost 50 m. Napojení štěrbinového žlabu na kana-
lizační síť obr. 4.3.
Obr. 4.3
109
Štěrbinové žlaby umístěné na koncích odvodňovacích sestav se uzavírají pomocí záslepek. Dílce s mří-
žemi nebo poklopy, musí být osazeny tak, aby se poklopy nebo mříže uzavíraly ve směru předpokládané
jízdy.
Jednotlivé dílce se ukládají na podkladní mezerovitý beton tloušťky minimálně 100 mm a do 20-30 mm
silného lože ze suché cementové malty. Konečná výška horní plochy žlabu nesmí převyšovat okolní plochu,
v případě asfaltových nebo dlážděných ploch může být naopak maximálně o 10 mm níže.
Sestavování žlabu se provádí zasouváním dříku s těsněním u zavěšeného dílce do hrdla již položeného
dílce. Přípustná je i opačná orientace sestavování. V každém případě však musí být před sesazováním těsnění
i hrdlo opatřeno rovnoměrně nanesenou vrstvou kluzného prostředku (např. DS GLEITMITTEL). Obr. 4.4.
Těsnění
Kluzný prostředek
Obr. 4.4
