3.2.2.3. Orientační velikost odvodněné plochy, dle DN potrubí
Na základě uvedených výpočtů a nomogramů lze stanovit orientační odvodňované plochy ve vztahu
k dimenzi a spádu přípojného potrubí a součinitele odtoku dle pojezdových (odvodňovaných) povrchů.
Uvedené hodnoty jsou informativní. Okrajové podmínky výpočtu:
- intenzita směrodatných srážek q = 123 l/(s.ha), trvání t = 15 minut, periodicita p = 1,0;
- a) součinitel odtoku
Ψ
= 0,80, povrch ve sklonech 10 ‰ až 50 ‰;
Např. zpevněný povrch s uzavřeným asfaltovým nebo betonovým krytem, popř. dlážděným krytem
se zalitými spárami.
- b) součinitel odtoku
Ψ
= 0,60, povrh ve sklonech 10 ‰ až 50 ‰;
Např. zpevněný povrch s dlážděným krytem se zapískovanými spárami.

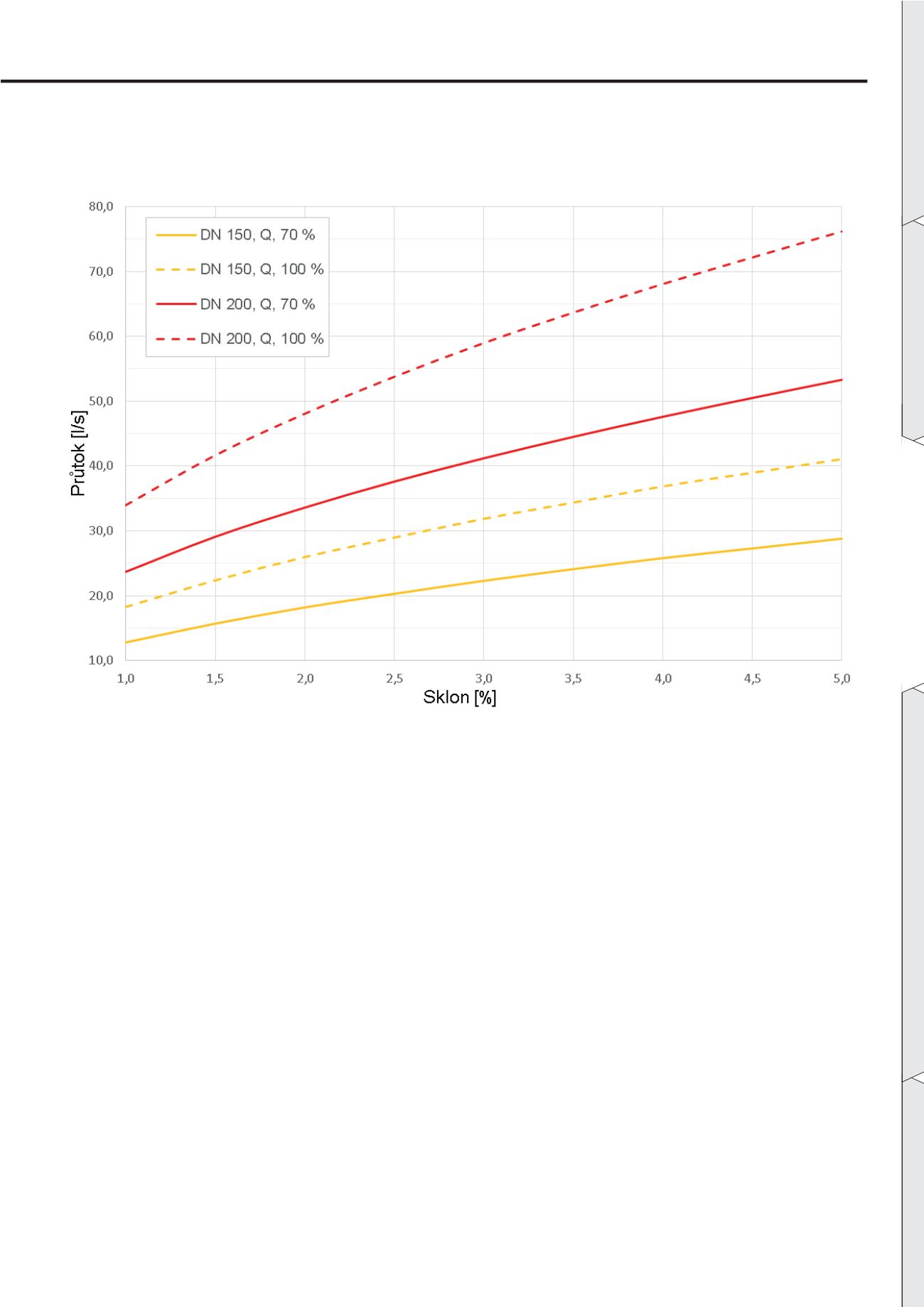

Graf 3.6 – Maximální kapacita přípojného potrubí, dle sklonu, DN a stupně plnění.
(Stupeň plnění 100 % se nedoporučuje používat pro běžný návrh.)
