Technický katalog IV. Štěrbinové žlaby - page 101

Sklon
[‰]
5
10
20
30
40
50
Plocha
Ψ
= 0,90
[m
2
]
4 000
5 750
8 000
9 700
11 200
12 450
Ψ
= 0,80
[m
2
]
4 450
6 500
9 000
11 000
12 500
14 000
Ψ
= 0,60
[m
2
]
5 950
8 600
12 000
14 550
16 750
18 600
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
3.2.1.2. Velikost odvodněné plochy při zaplněném profilu štěr. žlabu
Na základě uvedených výpočtů a nomogramů lze stanovit orientační odvodňované plochy ve vztahu
k spádu linie štěrbinových žlabů, kapacity profilu a součinitele odtoku dle pojezdových (odvodňovaných)
povrchů.
Uvedené hodnoty jsou informativní. Okrajové podmínky výpočtu:
- intenzita směrodatných srážek q = 123 l/(s.ha), trvání t = 15 minut, periodicita p = 1,0;
- a) součinitel odtoku
Ψ
= 0,80, povrch ve sklonech 10 ‰ až 50 ‰;
Např. zpevněný povrch s uzavřeným asfaltovým nebo betonovým krytem, popř. dlážděným krytem
se zalitými spárami.
- b) součinitel odtoku
Ψ
= 0,60, povrh ve sklonech 10 ‰ až 50 ‰;
Např. zpevněný povrch s dlážděným krytem se zapískovanými spárami.

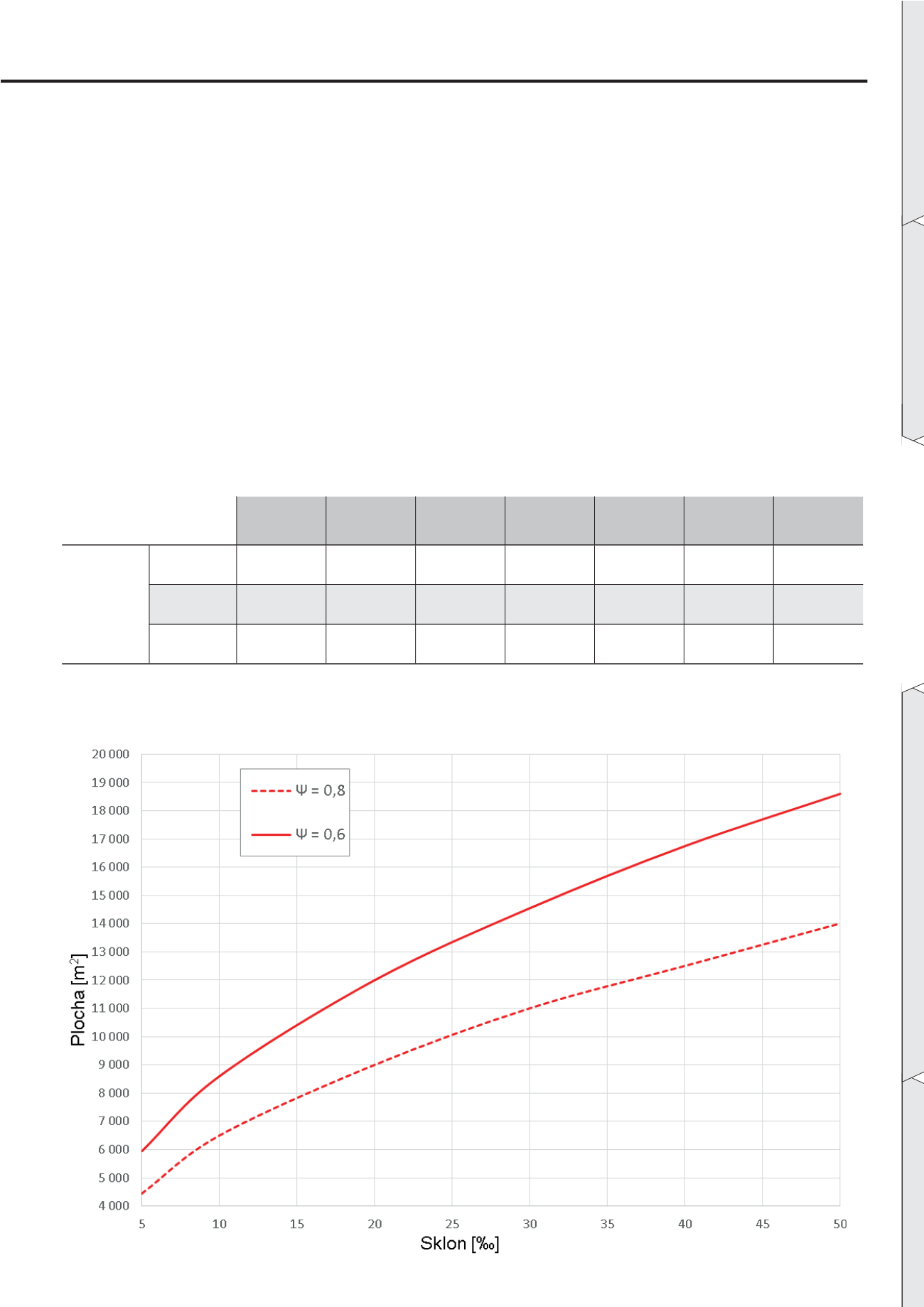

Graf 3.5 – Orientační maximální velikost odvodňované plochy, dle typu povrchu.
Tabulka 3.6 – Orientační odvodňované plochy při plném zaplnění profilu štěrbinového žlabu.
