Montážní postup platný od 1. 5. 2016
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
4 . MO N T Á Ž N Í P O S T U P
Tento postup stanovuje technické podmínky pro dopravu, skladování, manipulaci a kompletaci (pokládku)
štěrbinových žlabů vyráběných firmou B
&
BC a.s.
Výroba jednotlivých dílců štěrbinových žlabů probíhá dle podnikové normy PN OBB 72 3119 a tento po-
stup na ní navazuje.
Štěrbinové žlaby se používají k odvodnění komunikací a zpevněných ploch a k odvedení zachycené vody
pod povrchem k místu napojení na další odvodňovací systém (většinou kanalizaci). Nejsou určeny pro odve-
dení srážkové vody z ploch nezpevněných.
Pro zajištění požadavku na vodotěsnost potrubí se používá elastomerové těsnění a je nutné, aby po-
kládku trub prováděla odborná firma v souladu s tímto níže uvedeným postupem.
4.1. Doprava a manipulace
Štěrbinové žlaby se ukládají na dopravní prostředek podélně ve směru jízdy do maximálně 2 vrstev. Kratší
dílce je možné ukládat i kolmo ke směru jízdy. Štěrbinové žlaby musí být během přepravy uloženy na podkla-
dy, které jsou umístěné od hrdla i od dříku ve vzdálenosti 1/5 z celkové délky štěrbinového žlabu. U samoz-
hášecích dílů je nutné podklady umístit co nejblíže k okraji ložné plochy (max. 5 cm od okraje ložné plochy).
Dále je nutné zajistit štěrbinové žlaby proti posuvu (např. kurtováním). Zabezpečení musí být provedeno tak,
aby nemohlo dojít po celou dobu přepravy k poškození žlabů jejich vzájemným nárazem, nárazem do kon-
strukce dopravního prostředku a zároveň nemohlo dojít k pádu štěrbinových žlabů z dopravního prostředků
Naložení, složení výrobků a manipulace se provádí pomocí k tomu určeného prostředku obr. 4.2. (zá-
věsné zařízení pro manipulaci se štěrbinovými žlaby) a obr. 4.1. (přípravek pro manipulaci s čistícími, výto-
kovými a samozhášecími prvky štěrbinových žlabů). Přípustná je i manipulace vysokozdvižným
vozíkem za předpokladu, že nedojde k poškození výrobků a proklady jsou dostatečně vysoké.

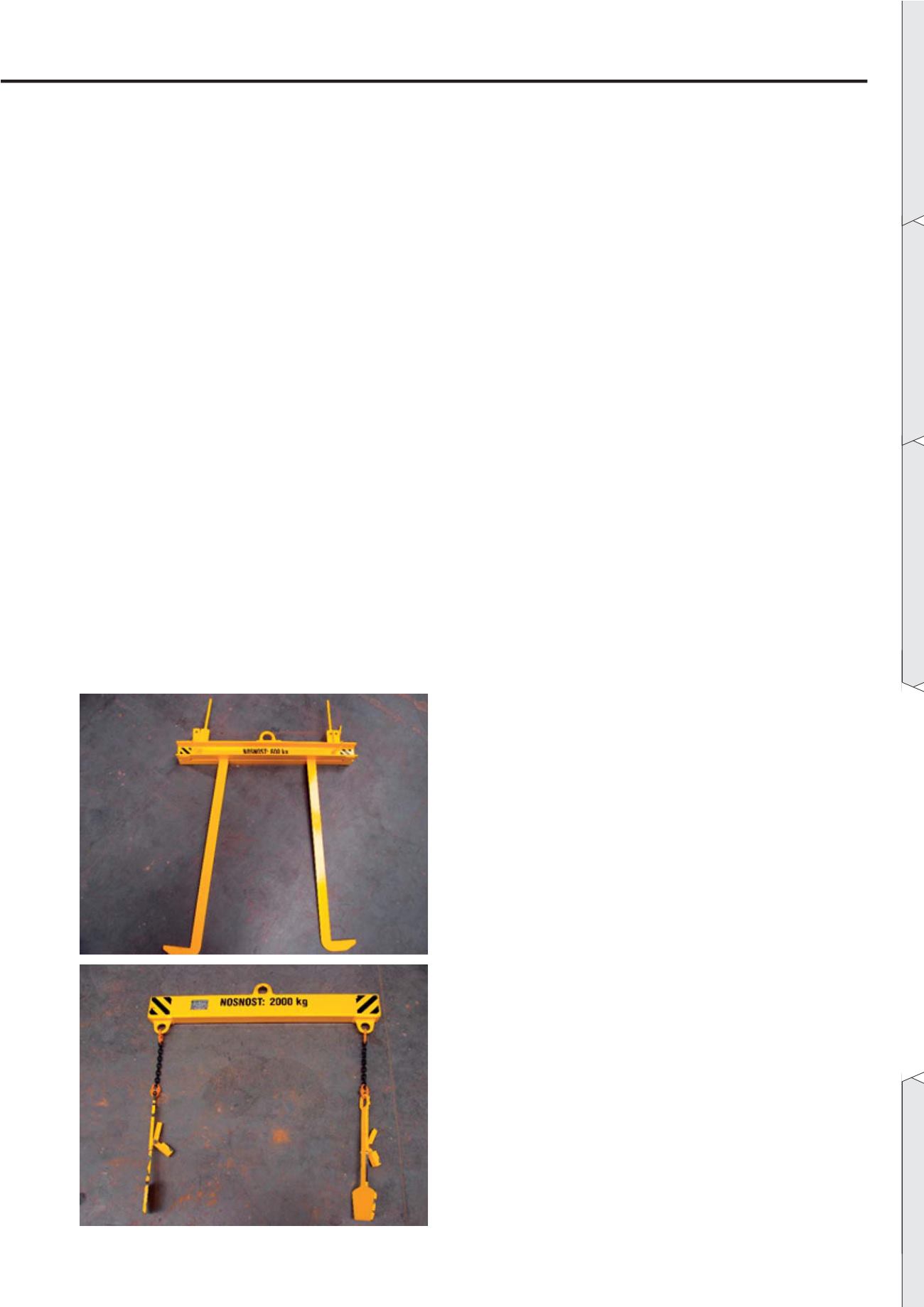

Obr. 4.1
Manipulační přípravek „hokejky“ pro
manipulaci prvků štěrbinových žlabů
skrz rám poklopu / mříže, stavitelná
rozteč
dle daných pozic.
Obr. 4.2
Manipulační přípravek „lopatky“
(dvojice) pro manipulaci se
štěrbinovým žlabem skrz vtokovou
štěrbinu.
