Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I základní,
průběžná štěrbina 20/30
4045 400 500 3995 400 500 konstantní
1399
ano
D400 ---
traverza + závěsné
lopatky
B
&
BC SZ I základní,
přerušovaná štěrbina 20/30
4045 400 500 3995 400 500 konstantní
1410
ano
D400 E600
traverza + závěsné
lopatky
2.1.1. Standartní provedení
B
&
BC SZ I základní, průběžná a přerušovaná štěrbina 20/30
B
&
BC SZ I základní, průběžná štěrbina 20/30
Tabulka výrobků:
Štěrbinové žlaby B
&
BC SZ I základní v provedení s konstantním průtočným profilem se vyrábí ve dvou
variantách:
- s průběžnou štěrbinou
- s přerušovanou štěrbinou
Na přání zákazníka je možné tyto prvky vyrobit v provedení s atypickou délkou štěrbinového žlabu,
případně i provedení bez vtokové štěrbiny.
Jsou určeny pro veškeré liniové dopravní stavby a to jak v extravilánu včetně tunelů, tak pro dopravní
stavby v intravilánu (nejen liniové stavby, ale i parkovací a odstavné plochy). Standartní provedení má vrchní
stranu (pojezdovou) pouze s mírným sklonem k vtokové štěrbině. Toto provedení umožňuje příčný přejezd
štěrbinových žlabů (příčný přejezd je povolen pouze na parkovacích a odstavných plochách, místních
komunikacích, apod.). Příčný přejezd není povolen pro dálnice a silnice I. třídy, pro silnice II. a nižších
tříd je nutné posouzení na základě provozu na dané komunikaci. Minimální podélný sklon musí být 0,5 %
(včetně) – pro správnou funkci odvodňovací soustavy.

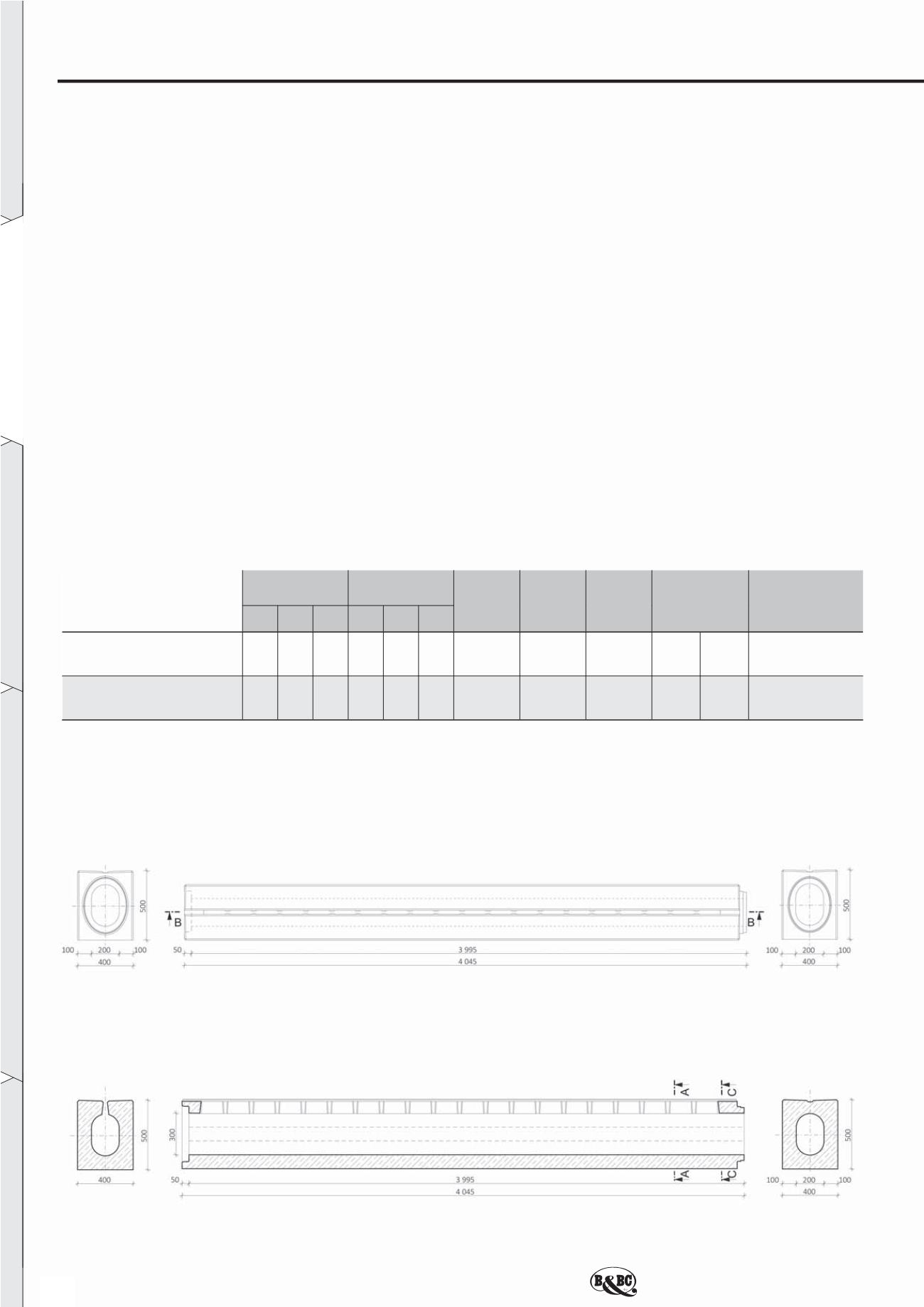

2 . 1 . ZÁK L ADN Í D Í LY ROVNÉ
Pohled na hrdlo
Řez A-A
Pohled shora
Řez B-B
Pohled na dřík
Řez C-C
