Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I základní, přerušovaná
štěrbina 20/30 ABO7L
4045 400 570 3995 400 570 konstantní
1538
ano
D400 E600
traverza + závěsné
lopatky
B
&
BC SZ I základní, přerušovaná
štěrbina 20/30 ABO12L
4045 400 620 3995 400 620 konstantní
1616
ano
D400 E600
traverza + závěsné
lopatky
B
&
BC SZ I základní, přerušovaná
štěrbina 20/30 ABO15L
4045 400 650 3995 400 650 konstantní
1665
ano
D400 E600
traverza + závěsné
lopatky
B
&
BC SZ I základní, přerušovaná
štěrbina 20/30 ABO18L
4045 400 680 3995 400 680 konstantní
1714
ano
D400 E600
traverza + závěsné
lopatky

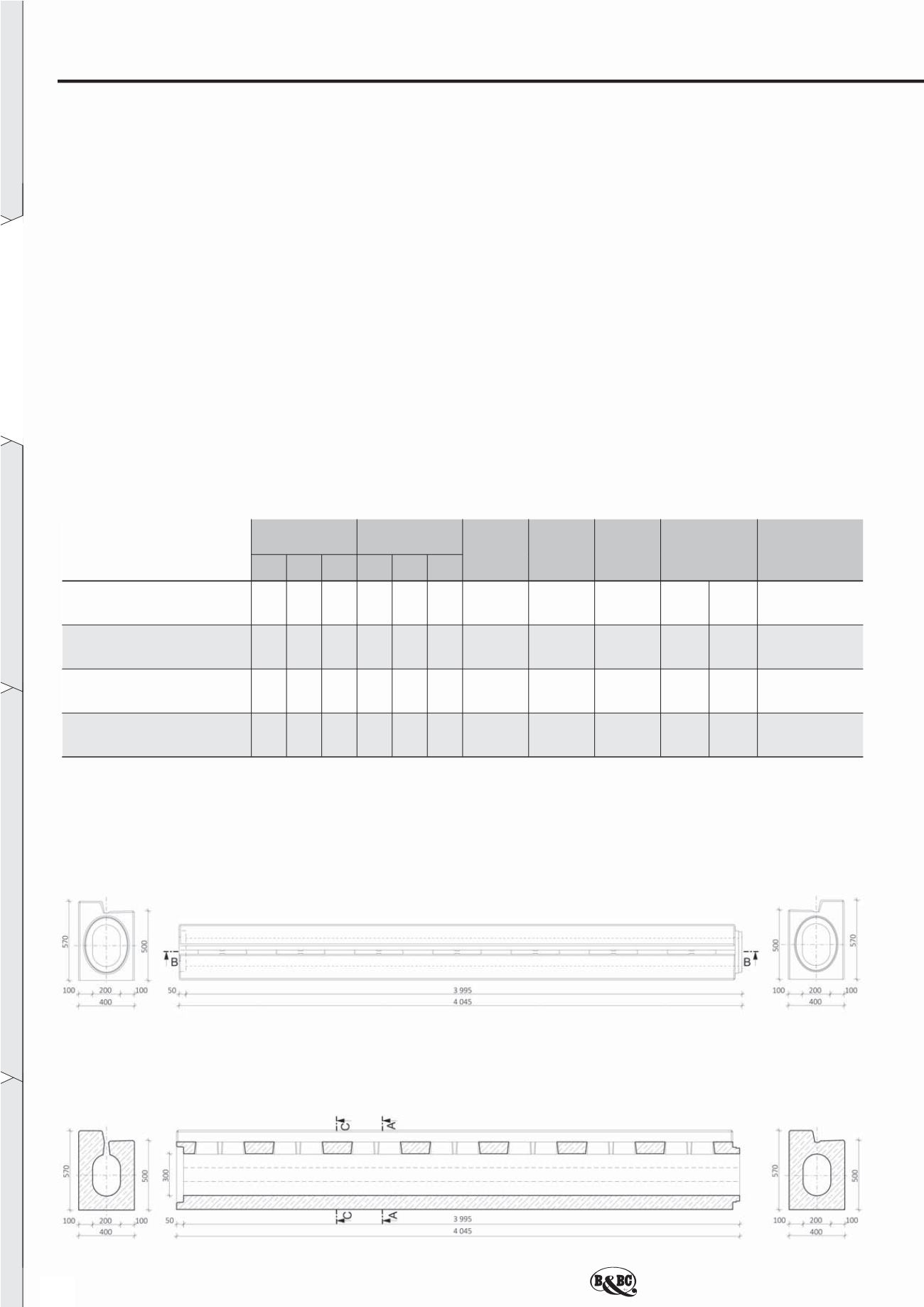

2.1.2. Provedení s obrubníkem
B
&
BC SZ I základní, přerušovaná štěrbina 20/30 ABO7-ABO18, provedení levé
B
&
BC SZ I základní, přerušovaná štěrbina 20/30 ABO7L
Tabulka výrobků:
Štěrbinové žlaby B
&
BC SZ I základní, přerušovaná štěrbina v provedení s konstantním průtočným profilem
a s obrubníky, se vyrábí ve čtyřech různých výškách obrubníků – ABO7 (výška obrubníku 7 cm), ABO12
(výška obrubníku 12 cm), ABO15 (výška obrubníku 15 cm) a ABO18 (výška obrubníku 18 cm). Z hlediska
orientace obrubníku se rozlišuje levá a pravá varianta. Levá a pravá varianta se rozpozná při pohledu
na hrdlo. Je–li obruba při pohledu na hrdlo na levé straně štěrbinového žlabu jedná se o levou
variantu a je-li na pravé straně, jedná se o pravou variantu štěrbinového žlabu.
Na přání zákazníka jemožné vyrobit v provedení s atypickou délkou štěrbinového žlabu, případně i provedení
bez vtokové štěrbiny.
Jsou určeny pro veškeré liniové dopravní stavby a to jak v extravilánu včetně tunelů, tak pro dopravní
stavby v intravilánu (nejen liniové stavby ale i parkovací a odstavné plochy). Minimální podélný sklon musí být
0,5 % (včetně) – pro správnou funkci odvodňovací soustavy.
2 . 1 . ZÁK L ADN Í D Í LY ROVNÉ
Pohled na hrdlo
Řez A-A
Pohled shora
Řez B-B
Pohled na dřík
Řez C-C
