Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.
Poloměr menší něž (R <): 160 m
Štěrbinové žlaby lze vyrobit se šikmým čelem pro zatáčku doleva nebo
pro zatáčku doprava. Je možné natočit jedno nebo obě čela štěrbinových
žlabů. Šikmé čelo (natočené čelo) SZ vyrábíme pouze pod sklonem 5 stup-
ňů. Vždy se jedná o zakázkovou výrobu. Pomocí natočeného čela a promě-
nou délkou štěrbinového žlabu (1-3 m) jsme schopni dosáhnout poloměrů
od 5,8 m do 34,5 m. Větších poloměrů dosáhneme kombinacemi standard-
ních štěrbinových žlabů (s rovnými čely) se štěrbinovými žlaby s natočeným
čely, nebo prodloužením délky štěrbinového žlabu s natočeným čelem.
Poloměr větší něž (R ≥): 160 m
Tyto poloměry se realizují pomocí pootočení v místě spoje, tj. štěrbinové
žlaby je nutné položit do požadovaného poloměru. Sesazení hrdla a dříku je
poté mírně vyosené.

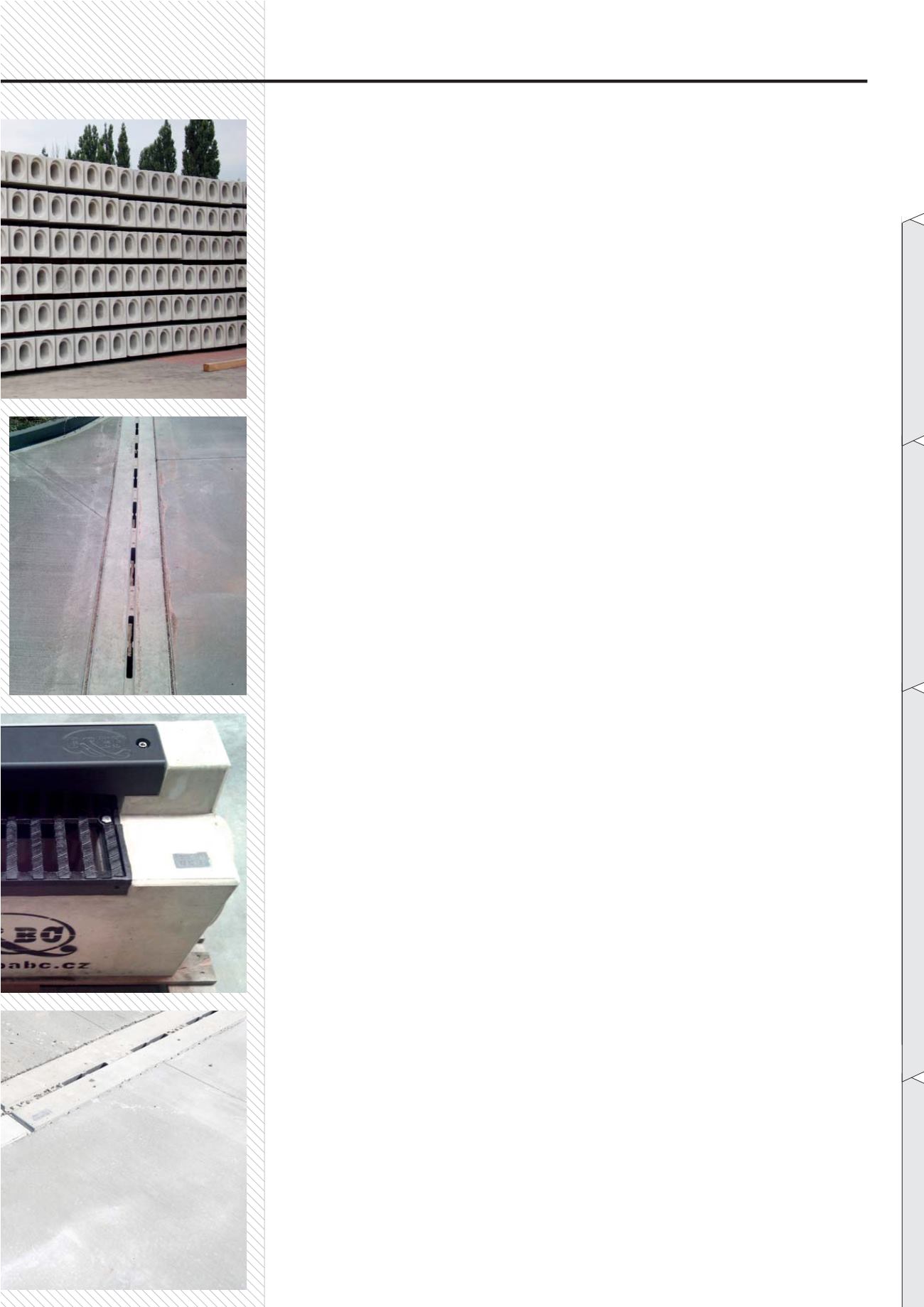

Komplexní systémmodulárního liniového odvodnění štěrbinových žlabů fir-
my B
&
BC, a.s. je spolehlivý, bezpečný a má nízké provozní náklady. V mnoha
případech se jedná o nejvhodnější a nejhospodárnější systém liniového odvod-
nění pro odvod povrchové vody. U liniových dopravních staveb se v zahraniční
používají již řadu let jako hlavní a výhradní způsob řešení odvodnění. To samé
platí i pro zpevněné plochy (parkovací a odstavné plochy, manipulační a skla-
dové plochy).
Důležitá upozornění:
- V obloucích tvoří štěrbinové žlaby polygon.
- Při hutnění vrstev v okolí štěrbinových žlabů nesmí dojít k poškození
samotného žlabu. Vibrační stroje nesmí přejíždět přes štěrbinové žlaby.
- Před montáží štěrbinových žlabu je nutné přesně rozmístit napojení na ka-
nalizaci, sestavy vpustí a kanalizační přípojky (a to jak v příčném tak podél-
ném směru). Na stavbě již nelze upravit délku štěrbinových žlabů při zacho-
vání deklarovaných vlastností.
- Stavební délka štěrbinových žlabů je 3995 mm + 5 mm mezera mezi
žlaby po sesazení.
- Na volné konce soustav štěrbinových žlabu se osazují zálepky pro hrdlo a dřík.
- Štěrbinové žlaby nejsou určeny k odvodu vody z terénu (nezpevněných
ploch) nebo ke skládkám sypkých hmot – zvýšené riziko zanášení prů-
točného profilu.
- Vtoková štěrbina nebo průtoční profil nesmí být zaneseny nečistotami
(např. kameny, hlínou či bahnem). Musí být provedena opatření, které
minimalizují riziko zanesení štěrbinových žlabů.
