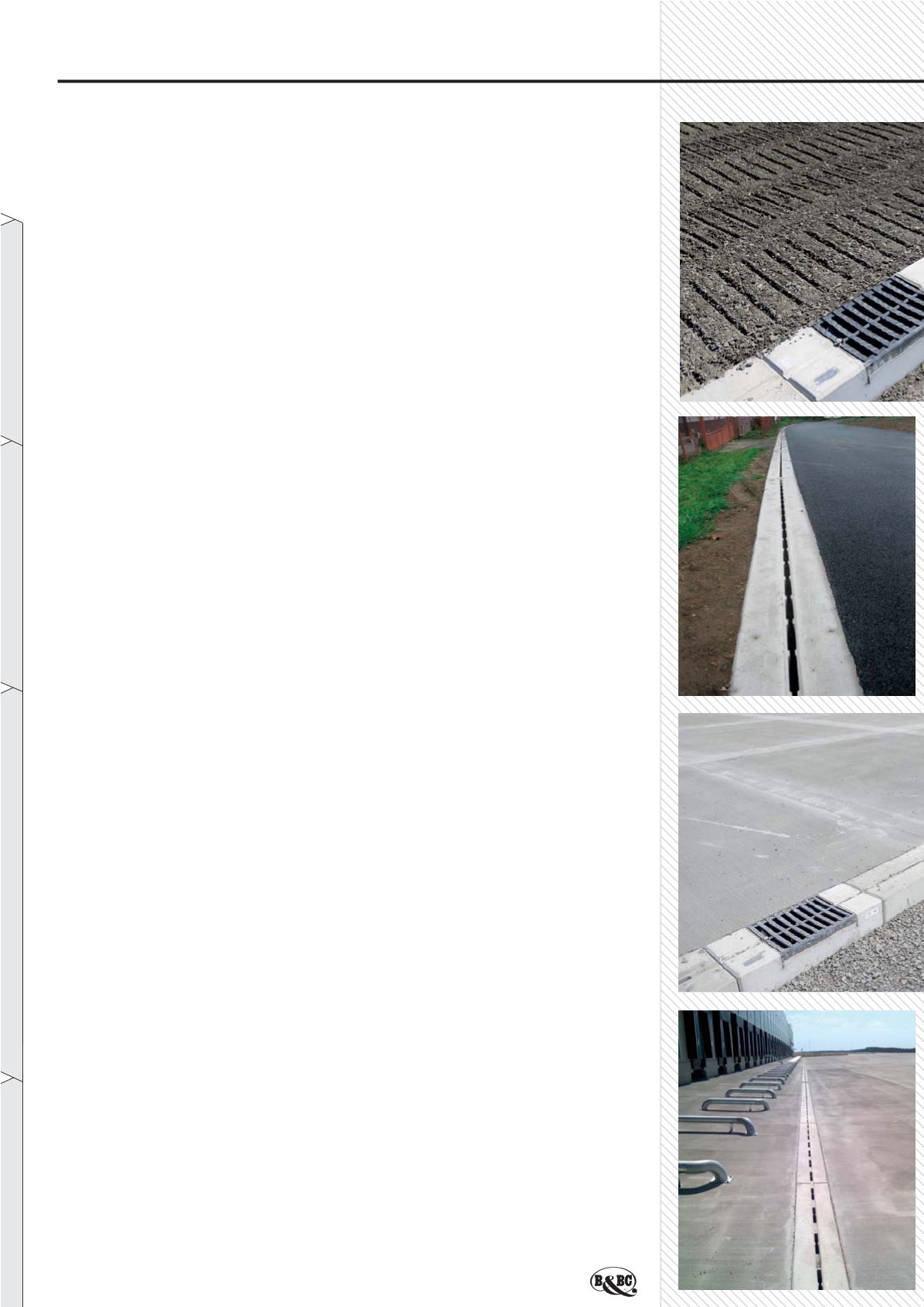

Štěrbinové žlaby lze specifikovat dle několika základních parametrů:
PODLE PROVEDENÍ VTOKOVÉ ŠTĚRBINY:
Vtoková štěrbina je umístěna na horní (pojížděné) straně štěrbinového
žlabu. V nabídce máme tři možnosti provedení vtokové štěrbiny:
- Provedení s průběžnou štěrbinou: celá délka vtokové štěrbiny je ote-
vřená. Pouze je z bezpečnostních důvodů v pravidelných intervalech
opatřena speciálními nálevky, které mírně zužují vtokovou štěrbinu.
- Provedení s přerušovanou štěrbinou: vtoková štěrbina je tvořena pra-
videlně se opakujícími otvory. V otvorech jsou znovu z bezpečnost-
ních důvodů osazeny nálevky, které mírně zužují vtokovou štěrbinu.
- Provedení bez vtokové štěrbiny: jsou vyráběné speciální díly, které
jsou osazeny mříží. Dále pak je možné vyrobit bez vtokové štěrbiny
i ostatní díly, je-li nutné zvýšit jejich odolnost nebo zajistit lokál-
ně ochranu průtočného profilu před zanesením zeminou či písky,
např. výjezd z nezpevněné komunikace přes odvodňovací linii.
PODLE PROVEDENÍ HORNÍ (POJEZDOVÉ) STRANY:
- Standardní díly: vrchní strana je rovná (pojezdová plocha je spádová-
na do vtokové štěrbiny) a umožňuje plynulý přechod mezi odvodňo-
vanou plochou a samotným žlabem.
- Díly s obrubníky: vrchní strana je opatřena obrubou výšky 7 cm, 12 cm,
15 cm anebo 18 cm. Umisťuje se tam, kde komunikace sousedí napří-
klad s chodníkem. Obrubníky se vyrábí jak v pravé, tak v levé variantě.
PODLE PROVEDENÍ VNITŘNÍHO PRŮTOČNÉHO PROFILU:
- Základní díly rovné: vnitřní průtočný profil má konstantní průběh a je
v rovině se štěrbinovým žlabem. Pro zajištění odvodu vody je zapo-
třebí zaručit minimální podélný sklon 0,5 % u loženého štěrbinového
žlabu/linie.
- Základní díly spádové: vnitřní průtočný profil je vyroben ve sklonu 0,5 %
oproti sklonu samotného štěrbinového žlabu. Díky tomuto provedení je
možné použití spádových dílů i v místech kde je podélný sklon zemní-
ho tělesa menší než 0,5 %.
SPECIÁLNÍ DRUHY ŠTĚRBINOVÝCH ŽLABŮ:
- Čistící díl: zjednodušuje čištění průtočného profilu. Po odstranění
mříže/poklopu je možný přístup přímo do průtočného profilu.
- Výtokový díl: umožňuje napojení na kanalizační síť přes sestavu dílců
uliční vpusti. Dá se do něj osadit kalový koš pro zachycení hrubých
nečistot (příklad napojení viz vzorové výkresy).
- Samozhášecí díl: zvyšuje požární bezpečnost – protipožární uzávěr
se zhášecí funkcí. Zabraňuje šíření hoření průtočným profilem.
- Záslepky pro hrdlo/dřík: umožňují ukončení odvodňovací soustavy
vodotěsným spojem s osazeným těsněním.
- Přechodová deska: zajištuje napojení výtokového štěrbinového žlabu
na uliční vpusť
- Náběhové díly: slouží k plynulému přechodu mezi standardní díly
(bez obrubníků) a díly s obrubníky.
- Opravný díl: umožňuje opravu zabudovaných štěrbinových žlabů. Není
potřeba demontáž celé odvodňovací linie, ale pouze demontáž poru-
šeného dílu (podrobnosti na vyžádání
.
