B&BC Skládané jímky SJ 1500

Skládané jímky SJ 1500
Skládané jímky SJ 1500
Ceny:
ks
(Násobek objednávaného množství = 1.00 / ks)

Trvale skladem: ANO

Popis

  • Jímky slouží jako zařízení pro zachycování dešťových a odpadních vod, domovní mechanické a biologické čistírny, zařízení pro recirkulaci vody mycích zařízení, odlučovače ropných látek apod.

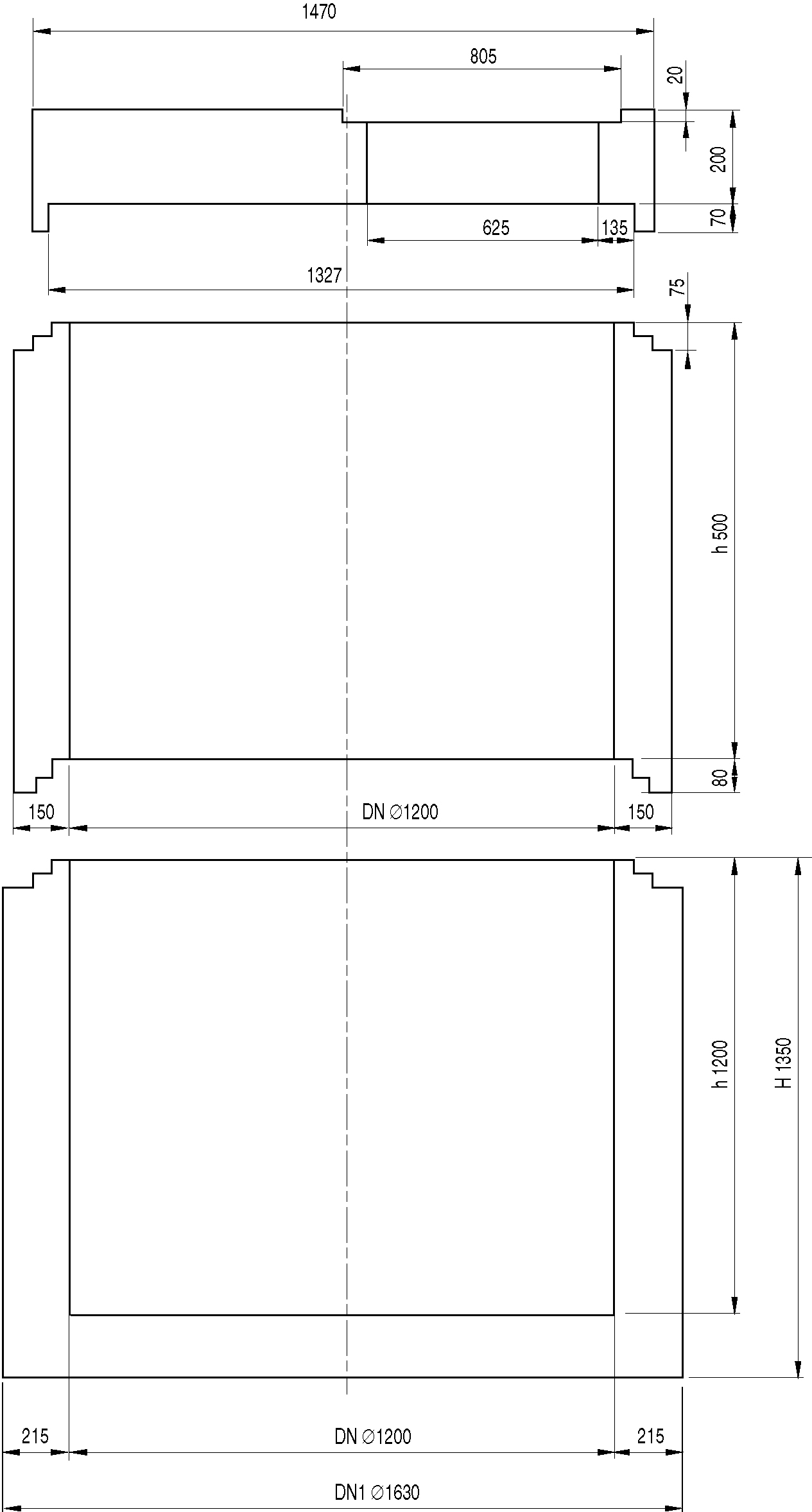

  • Skládané jímky B&BC jsou kruhové betonové nádoby složené z dílů: základní díl, skruž, přechodová deska. Přechodová deska je opatřena  vstupním otvorem 600 mm pro poklop
  • Druh poklopu je dán zatížením dle ČSN EN 124
  • Jednotlivé díly jímek, z důvodů manipulace, je možno osadit  dle přání  zákazníka závěsy s vlnovými kotvami nebo kotvami s kulovou hlavou. Plastovými či litinovými stupadly
  • Pracovní objem jímky je dán jejím průměrem a stavební výškou, která je tvořena  šachtovým dnem a kombinací  skruží o daných výškách
  • Betonové jímky jsou zvláště vhodné do míst se spodní vodou. Jejich hmotnost zajišťuje odolnost proti případnému vyplavení
  • Skládané jímky B&BC jsou vyráběny pro dešťové vody nebo pro splaškové odpadní vody

Jímky lze osadit:

  • Průchodkami v bocích fy Bettra s.r.o. typ P-Cable Basic1 zajišťující absolutní vodotěsnost pro otvory od 100 - 200 mm při ø potrubí od 18 - 160 mm. Otvory v plášti jímek lze umístit v libovolné výšce dle přání zákazníka
  • Takto osazenou jímku lze využít jako vodoměrnou šachtu
  • Otvory v bocích s těsněním pro napojení trub z betonu, PVC, kameniny, litiny nebo bez těsnění pro ostatní typy trub. Průměr a umístění otvorů je dáno výškou a průměrem základního dílu dle projektové dokumentace
  • Obložením základního dílu čedičem či kameninou. Je možné také plastové vyložení a použití různých druhů uzávěrů
  • Technologickým zařízením domovních biologických ČOV fy Aguatech spol. s r.o. typu MICROJA – 0,75.
  • Takto osazenou Skládanou jímku SJ 1200 o výšce 2 m lze využít jako ČOV pro 3-5 EO pracující na principu aeračních prvků.
  • Zařízení lze umístit v bezprostřední blízkosti objektů vzhledem k tomu, že nevyžaduje ochranné pásmo.
  • Vypouštění vyčištěných odpadních vod lze akceptovat do vodoteče, kanalizace eventuelně do akumulační nádrže a na závlahu.
  • Veškerá potřebná dokumentace ČOV včetně uvedení do provozu je prováděno na základě smluvního vztahu BaBC a.s. a AQUATECH spol. s r.o.

Základní zásady montáže skládaných jímek :

  • montáž jímek lze provést na místě určení pomocí auta s rukou fy BaBC a.s.
  • na upravené dno výkopu(např.štěrk, betonová deska apod) dle požadavku projektu se usadí základní díl
  • dílec se osadí daným gumovým těsněním, které se potře kluzným prostředkem, nejlépe DS Gleitmittel
  • skruže se centricky a svisle spustí na sebe a vlastní vahou utěsní spoj s těsněním předešlého dílu
  • zasypání šachty musí souhlasit s projekčními požadavky

Technické informace

  • Výška:
    1650 mm
  • Vnitřní průměr:
    1500 mm
  • Vnější průměr:
    1800 mm
  • Tloušťka stěny:
    150 mm
  • Hmotnost:
    4220 kg/ks
  • Množství na kamion 24t:
    5 ks

Dokumenty ke stažení

Certifikáty

CAD
