Možnosti zakázkové výroby
Orientační hmotnost
Kotva s kulovou hlavou
Třída únosnosti
dle EN 1916
Atypické délky
Beton
ČSN EN 206
Provedení
vodoteče
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
Ø
délka
tl. stěny/
tl. patky
vnější
Ø
celk.
délka
šířka
patky
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
Čedičová
výstelka
DN
Označení na výkresech:
DN La/Lb Ta/Tb Da/Db L B
120°
180°
360°
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm] [mm] [kg] [ - ] [kN/m
2
]
150
TBP 3/15 trouba přímá
ZBOŽÍ [3]
150 1000 30 / - 210 / - 1015 -
40 ne --- - s - - - s - - -
200
TBP 3/20 trouba přímá
ZBOŽÍ [3]
200 1000 30 / - 260 / - 1018 -
52 ne --- - s - - - s - - -
300
B
&
BC Trouba TBP 30/100
300 1000 36 / - 372 / - 1030 -
94 ne 100 - - s z - s - - -
400
TBP 3/40 trouba přímá
ZBOŽÍ [3]
400 1000 50 / - 500 / - 1020 - 168 ne --- - s - - - s - - -
500
TBP 3/50 trouba přímá
ZBOŽÍ [3]
500 1000 50 / - 600 / - 1030 - 200 ne --- - s - - - s - - -
600
B
&
BC Trouba TBP 60/50
600 500
60 / - 720 / - 530 - 150 ne 63 - - s z - s - - -
B
&
BC Trouba TBP 60/100
600 1000 60 / - 720 / - 1030 - 298 ne 63 - - s z - s - - -

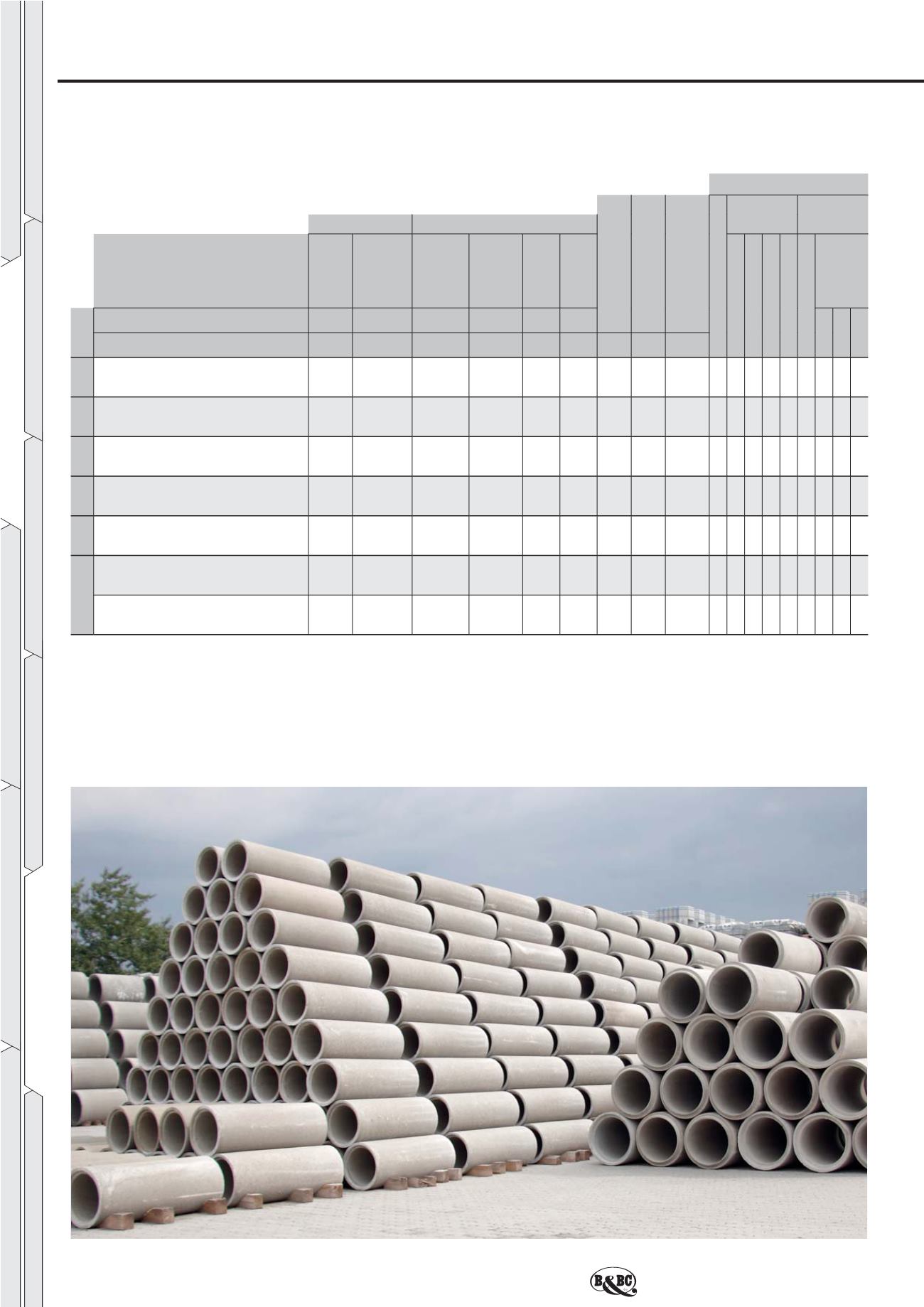

1 . TROUBY
1.2. Trouby kruhové bez těsnění
1.2.1. Trouby přímé bez těsnění
Pozn.: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
--- informace pouze na dotaz
