Možnosti zakázkové výroby
Orientační hmotnost
Kotva s kulovou hlavou
Třída únosnosti
dle EN 1916
Atypické délky
Beton
ČSN EN 206
Provedení
vodoteče
Stavební rozměry
Celkové rozměry
Obchodní název
vnitřní
Ø
délka
tl. stěny/
tl. patky
vnější
Ø
celk.
délka
šířka
patky
C 40/50 XF4
C 40/50 XF4, XA3
C 45/55 XF4
C 50/60 XF4
beton
Čedičová
výstelka
DN
Označení na výkresech:
DN La/Lb Ta/Tb Da/Db L B
120°
180°
360°
Jednotky:
[mm]
[mm]
[mm]
[mm] [mm] [mm] [kg]
[ - ] [kN/m
2
]
1000
B
&
BC Trouba TZPP 100/100 IT
1000 995 / - 220 / 220 1440 / - 1095 770 2250 2x 5,0t 500 z - z - s s z z -
B
&
BC Trouba TZPP 100/250 IT
1000 2500 / - 220 / 220 1440 / - 2600 770 5650 --- 500 z - z - s s z z -
B
&
BC Trouba TZPP 100/100 IT
propojovací
1000 995 / - 220 / 220 1440 / - 1100 770 2260 2x 5,0t 500 z - z - s s z z -
B
&
BC Trouba TZPP 100/100 IT
vtoková
1000 995 / - 220 / 220 1440 / - 995 770 2100 2x 5,0t 500 - - z - s s - - -
B
&
BC Trouba TZPP 100/100 IT
výtoková
1000 995 / - 220 / 220 1440 / - 1095 770 2150 2x 5,0t 500 - - z - s s - - -
B
&
BC Trouba TZPP 100/207.5-100 IT
vtoková
1000 2075 / 995 220 / 220 1440 / - 2075 770 4000 2x 5,0t
- - - z - s s - - -
B
&
BC Trouba TZPP 100/207.5-100 IT
výtoková
1000 2075 / 995 220 / 220 1440 / - 2175 770 4000 2x 5,0t
- - - z - s s - - -
1200
B
&
BC Trouba TZPP 120/100 IT
1200 995 / - 240 / 240 1680 / - 1095 970 2900 2x 5,0t 400 z - z - s s z z -
B
&
BC Trouba TZPP 120/250 IT
1200 2500 / - 240 / 240 1680 / - 2600 970 7300 --- 400 z - z - s s z z -
B
&
BC Trouba TZPP 120/100 IT
propojovací
1200 995 / - 240 / 240 1680 / - 1100 970 2915 2x 5,0t 400 z - z - s s z z -
B
&
BC Trouba TZPP 120/100 IT
vtoková
1200 995 / - 240 / 240 1680 / - 995 970 2750 2x 5,0t 400 - - z - s s - - -
B
&
BC Trouba TZPP 120/100 IT
výtoková
1200 995 / - 240 / 240 1680 / - 1095 970 2800 2x 5,0t 400 - - z - s s - - -
B
&
BC Trouba TZPP 120/207.5-100 IT
vtoková
1200 2075 / 995 240 / 240 1680 / - 2075 970 5100 2x 5,0t
- - - z - s s - - -
B
&
BC Trouba TZPP 120/207.5-100 IT
výtoková
1200 2075 / 995 240 / 240 1680 / - 2175 970 5100 2x 5,0t
- - - z - s s - - -

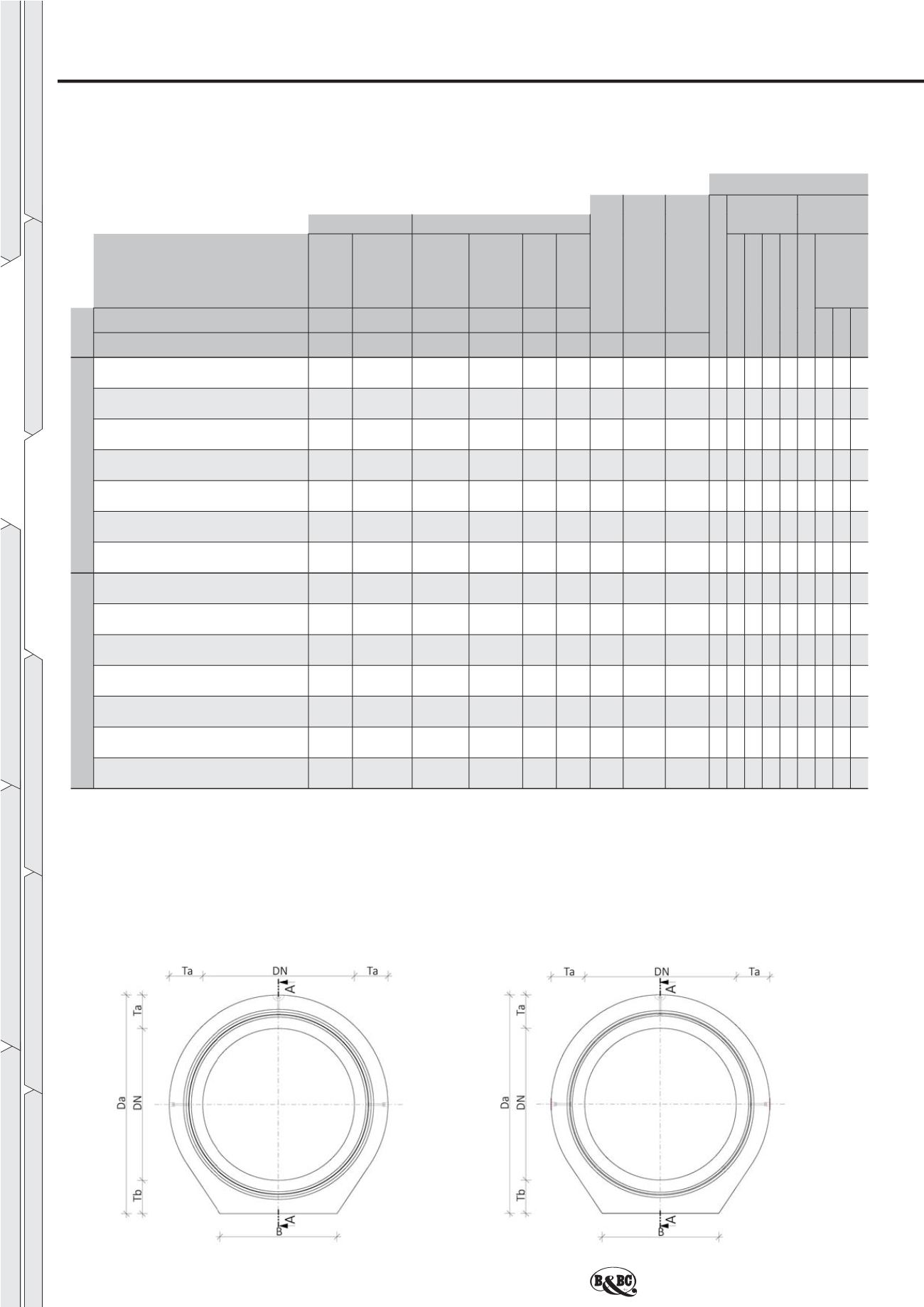

1 . TROUBY
1.1.3. Trouby přímé patkové DN 1000 a DN 1200
Pozn.: s
standardní provedení výrobku
z
zakázková výroba
-
není možné vyrobit na zakázku / parametr není relevantní
--- informace pouze na dotaz
Pohled na polodrážku
Trouba přímá patková (TZPP)
Pohled na dřík
Trouba přímá patková (TZPP)
