Značka-název
Celkové rozměry
(mm)
Stavební rozměry
(mm)
Průtočný
profil
Orientační
hmotnost
kg/ks
Atypické
délky
Třída zatížení dle
ČSN EN 1433
Manipulace
délka šířka výška délka šířka výška
B
&
BC SZ I základní, průběžná
štěrbina 20/28-30 ABO18P
4045 400 680 3995 400 680
spádový
0,5 %
1419
ne
D400 ---
traverza + závěsné
lopatky
B
&
BC SZ I základní, průběžná
štěrbina 20/26-28 ABO18P
4045 400 680 3995 400 680
spádový
0,5 %
1458
ne
D400 ---
traverza + závěsné
lopatky
B
&
BC SZ I základní, průběžná
štěrbina 20/24-26 ABO18P
4045 400 680 3995 400 680
spádový
0,5 %
1497
ne
D400 ---
traverza + závěsné
lopatky
B
&
BC SZ I základní, průběžná
štěrbina 20/22-24 ABO18P
4045 400 680 3995 400 680
spádový
0,5 %
1536
ne
D400 ---
traverza + závěsné
lopatky
B
&
BC SZ I základní, průběžná
štěrbina 20/20-22 ABO18P
4045 400 680 3995 400 680
spádový
0,5 %
1576
ne
D400 ---
traverza + závěsné
lopatky

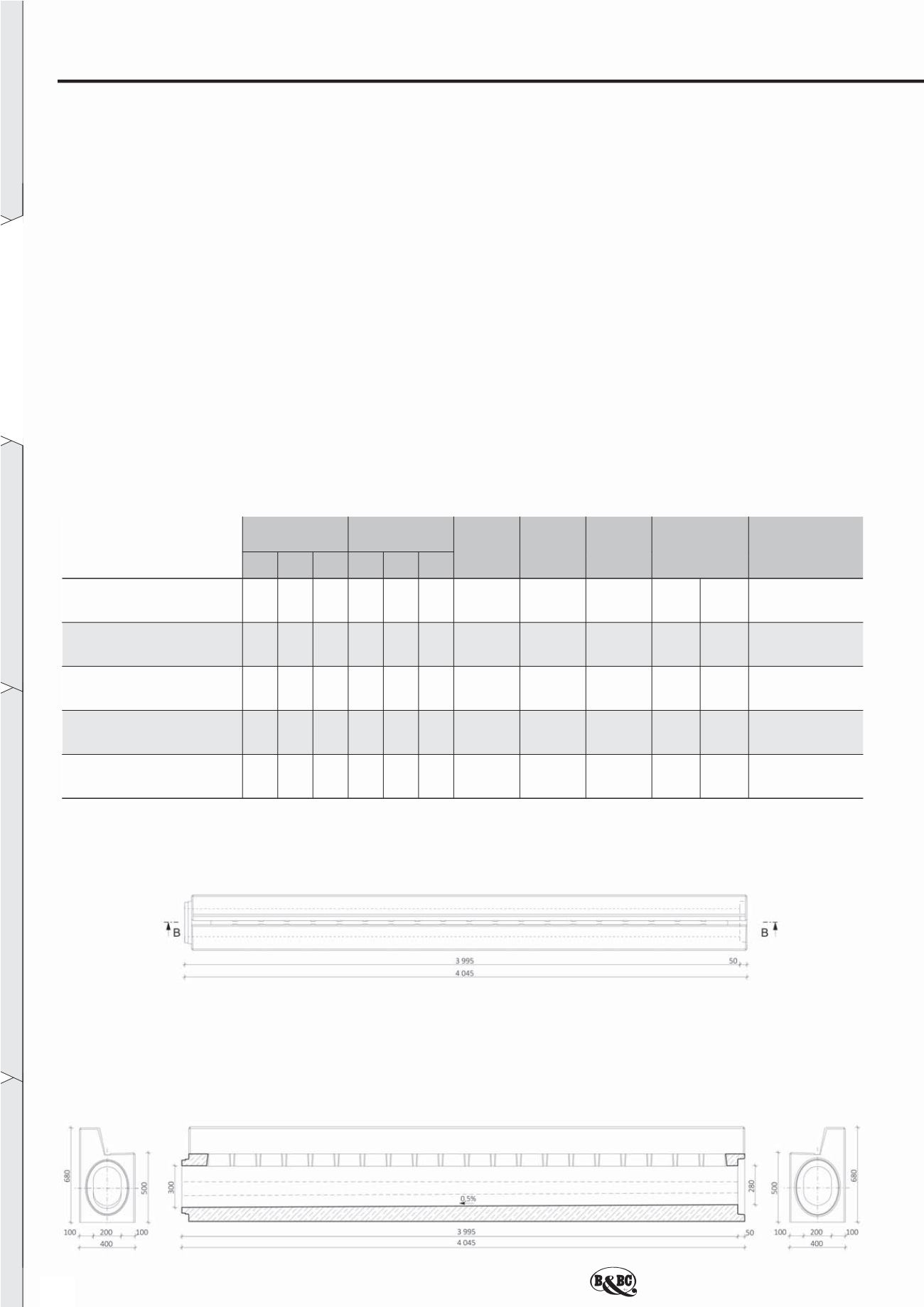

2.2.2. Provedení s obrubníkem
B
&
BC SZ I základní, průběžná štěrbina s průtočným profilem ve spádů 0,5 %,
výška obrubníku 18 cm, provedení pravé
Pohled shora
B
&
BC SZ I základní, průběžná štěrbina 20/28-30 ABO18P
Tabulka výrobků:
Štěrbinové žlaby B
&
BC SZ I základní s průběžnou štěrbinou v provedení s průtočným profilem ve vnitřním
spádu 0,5 % jsou určeny pro odvodnění ploch s minimálním nebo nulovým podélným spádem. Spádovaný
průtočný profil zajišťuje dostatečné odtokové poměry. V tomto případě se jedná o provedení s pravým
obrubníkem výšky 18 cm, které se umisťují v místech s nižšími rychlostmi, u nichž je potřeba oddělení
silniční komunikace a komunikace pro pěší nebo v tunelech dopravních staveb.
Z hlediska orientace obrubníku se rozlišuje levá a pravá varianta. Levá a pravá varianta se rozpozná
při pohledu na hrdlo. Je–li obruba při pohledu na hrdlo na levé straně štěrbinového žlabu jedná se o levou
variantu a je-li na pravé straně, jedná se o pravou variantu štěrbinového žlabu.
Spádové díly se vyrábějí pouze ve stavební délce 3995 mm. Použití je možné u všech liniových dopravních
staveb včetně tunelů.
2 . 2 . ZÁK L ADN Í S PÁDOV É D Í LY
Pohled na dřík
- je stejný pro všechny výrobky v této skupině
Řez B-B
Pohled na hrdlo
