139
Vedlejší
stoka
(mm)
Hlavní kruhová stoka (mm)
250
300
400
500
600
800
1000
150
50
150
200
250
300
400
500
200
50
100
200
250
300
400
500
250
50
100
150
200
250
350
450
300
50
100
150
200
300
400
400
50
100
150
250
350
500
50
100
200
300
průměr šach. dna (mm)
1000
1200 1500 1650, 1700, 1800
max. DN výtoku (mm)
250 300 400 500 600 800 1000
1200
max. úhel lomu (°)
90
45
30
45
30
30
Technické změny vyhrazeny. Fotografie a výkresy mají čistě informativní charakter.

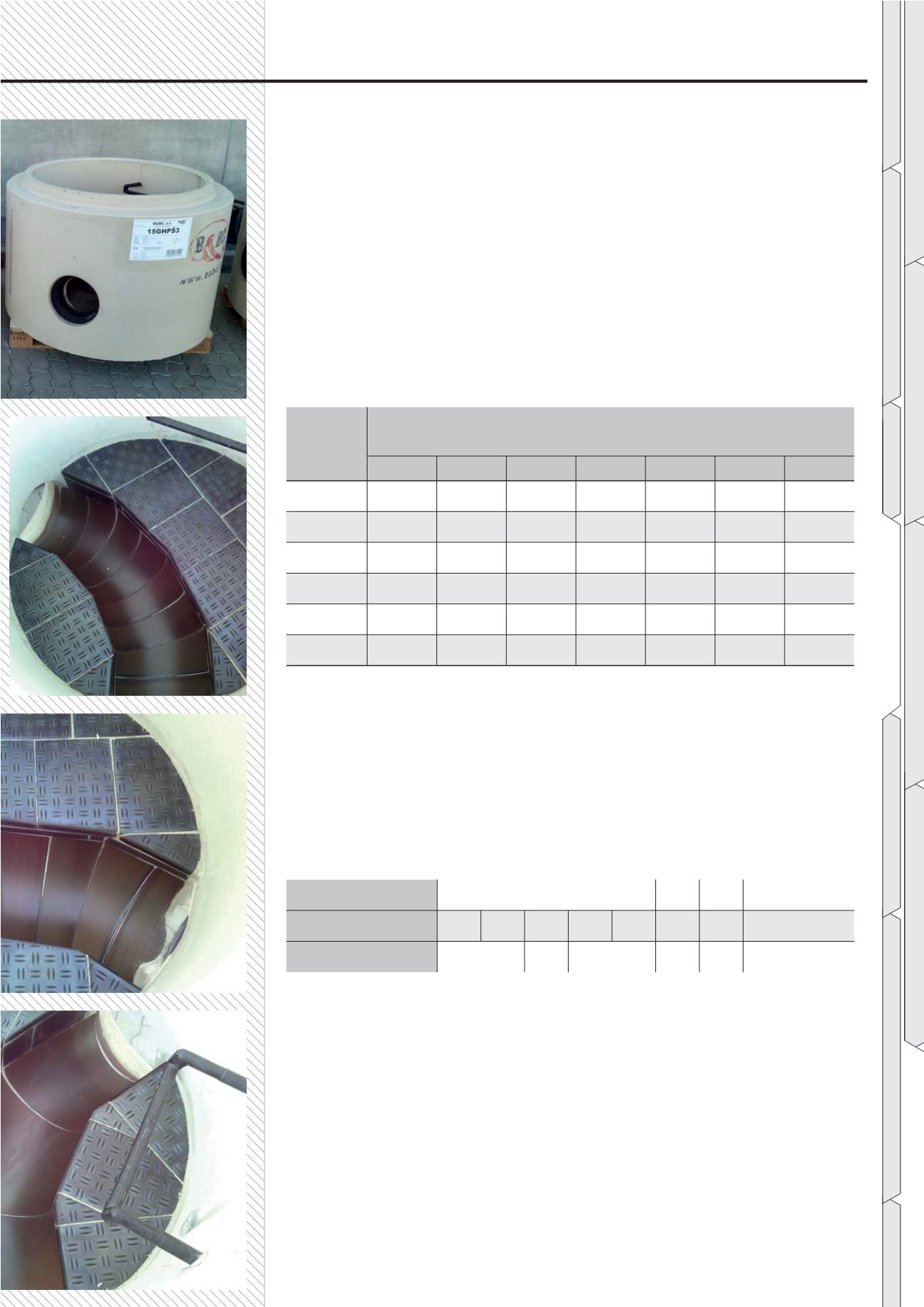

Šachtová dna:
- Od podélného sklonu stoky ≥ 5%:
• Žlábek z čedičových pukaných žlabů 180° dle DN nebo čedičových
radiálek dle DN přípojného potrubí.
• Pracovní plošiny (lavičky) z čedičových protiskluzných dlažeb „kanto-
vek“, ve sklonu do žlábku.
- Do podélného sklonu stoky 5% může být:
• Žlábek a pracovní plošiny (lavičky) z betonu min. C40/50 XA2 (pouze
litý beton).
- Do stoky DN 600 je možné připojovat stoku z obou stran, až do DN 500.
- Převýšení dna žlábku vedlejší stoky a hlavní stoky:
pozn:
a) dále viz příloha B.5.1.11
b) vejčité stoky mají odlišné převýšení, viz příloha B.5.1.11
- Kapsová stupadla ve žlábku od odtoku DN 800 a výše, od odtoku
DN 1200 a výše kapsová stupadla na obou stranách žlábku (proti sobě).
- Maximální DN výtoku a maximální úhel lomu stoky dle vnitřního průmě-
ru šachtového dna:
pozn:
a) dále viz příloha B.5.1.9
